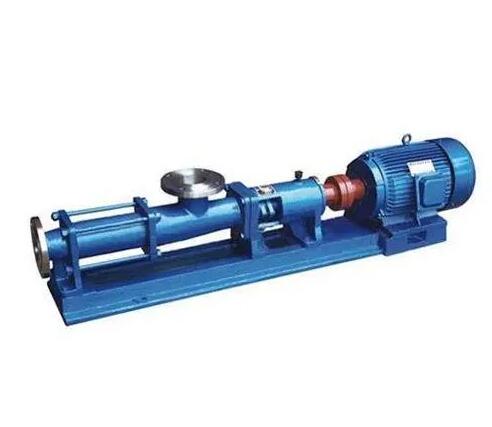

G型无级变速螺杆泵是按迥转啮合容积式原理工作的泵种,主要工作部件是偏心螺杆(转子)和固定的衬套(定子)。
由于该二部件的几何形状,分别形成单独的密封容腔,介质由轴向均匀推行流动,内部流速低,容积保持不变,压力稳定,因而不会产生涡流和搅动。每级泵的输出压力为0.6MPa,扬程60m(清水),自吸6m,适用于输送介质温度80℃以下(要求可达150℃)。
因定子选用多种弹性材料制成,所以这种泵对高粘度流体的输送和含有硬质悬浮颗粒介质或含有纤维介质的输送,有一般泵种所不能胜任的特点。其流量与转速成正比。
传动可采用联轴器直接传动,或采用调速电机,三角带,变速箱等装置变速。
零件少,转子和定子是本泵的易损件,便于装拆。
技术参数:
流量:0-150m3/h;
扬程:60-120m;
功率:0.75-37kw;
转速:120-2000r/min;
口径:20-135MM;
温度:-15-200℃。
无级变速螺杆泵起动
1.准备必要的扳手和工具。
2.检查机座,轴承和油腔无润滑油。
3.检查空心轴和轴密封程度是否适当,填料压盖不可将盘根压得过紧,允许呈滴状渗出。
4.用手或管子钳转动联轴器,注意泵体内有无异物碰撞杂声和卡死现象,如有应清除后方可开车。
5.将料液注满泵腔,切勿于摩擦运转,以免损坏衬套。
6.全开出液管的闸阀。
7.开电动机。
停机
1.关闭吸入管阀门。
2.关闭排出管阀门。
3.停止电机。
4.当泵处于长期停止工作时,应将砂腔内料液放净,并用水或蒸汽冲洗。
运转
1.经常检查泵和电机轴承温升情况,高温度不应超过75℃。
2.及进补充润滑油,保证轴承润滑良好。
3.运转过程中,如发现异常噪声或过大振动应立即停机检查,排除故障。
4.当流量显著减少,说明橡胶衬套已磨损,应更换新衬套后再运转
在使用过程中需要注意以下几方面:
1、严禁在泵腔无液体的情况下空运转,必须在启动前由泵进口把液体注入泵体后再启动,以免空转磨损定子。
2、启动前还得必须先确定运转方向,不能反转。
3、新安装或长时间停泵数天后,不能立即起动,也应该向泵体注入适量润滑剂或输送的液体,再用管子钳扳动几转后才可以起动。
4、输送高粘度的液体或含有腐蚀性的介质后,应该用清水或者溶剂进行冲洗泵腔,防止堵塞以免造成下次起动时困难而损坏定子。
5、冬天使用温度偏低不使用时应该排除泵体积液,防止泵体冻裂或者泵内结冰下次起动时拉坏定子。
6、使用过程中轴承箱内应定期加润滑油,发现轴端有渗流时,要及时处理或调换油封。
7、在运行中如发生异常情况,应立即停泵检查原因,排除故障,或者及时售后人员。
