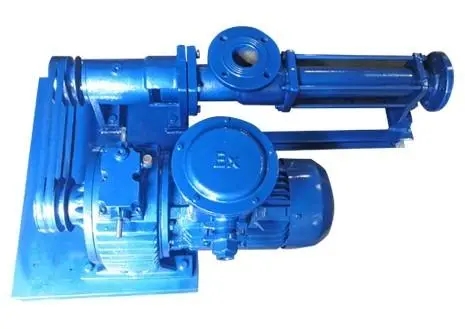

G型旁置式螺杆泵产品概述：
单螺杆是按迥转啮合容积式原理工作的泵种，主要工作部件是偏心螺杆(转子)和固定的衬套(定子)。
由于该二部件的几何形状，分别形成单独的密封容腔，介质由轴向均匀推行流动，内部流速低，容积保持不变，压力稳定，因而不会产生涡流和搅动。每级泵的输出压力为0.6MPa，扬程60m(清水)，自吸6m，适用于输送介质温度80℃以下(按要求可150℃)。
因定子选用多种弹性材料制成，所以这种泵对高粘度流体的输送和含有硬质悬浮颗粒介质或含有纤维介质的输送，有一般泵种所不能胜任的特点。其流量与转速成正比。
传动可采用联轴器直接传动，或采用调速电机，三角带，变速箱等装置变速。
这种泵零件少，维修简便，转子和定子是本泵的易损件，便于装拆。
技术参数：
流量：0-150m3/h；
扬程：60-120m；
功率：0.75-37kw；
转速：500-960r/min；
口径：20-135MM；
温度：-15-200℃
固定转速时的性能参数
|
型 号
|
流量
(m3/h) |
压力
(Mpa) |
允许
高转数 (r/min) |
电机
功率 (kw) |
必需汽
蚀余量 (m) |
进口法
兰通径 (mm) |
出口法
兰通径 (mm) |
允许颗
粒直径 (mm) |
允许纤
维长度 (mm) |
|
G20-1
|
0.8
|
0.6
|
960
|
0.75
|
4
|
25
|
25
|
1.5
|
25
|
|
G20-2
|
1.2
|
1.5
|
|||||||
|
G25-1
|
2
|
0.6
|
960
|
1.5
|
40
|
32
|
2
|
30
|
|
|
G25-2
|
1.2
|
2.2
|
|||||||
|
G30-1
|
5
|
0.6
|
960
|
2.2
|
50
|
40
|
2.5
|
35
|
|
|
G30-2
|
1.2
|
3
|
|||||||
|
G35-1
|
8
|
0.6
|
960
|
3
|
65
|
50
|
3
|
40
|
|
|
G35-2
|
1.2
|
4
|
|||||||
|
G40-1
|
12
|
0.6
|
960
|
4
|
80
|
65
|
3.8
|
45
|
|
|
G40-2
|
1.2
|
5.5
|
|||||||
|
G50-1
|
14
|
0.6
|
720
|
5.5
|
4.5
|
100
|
80
|
5
|
50
|
|
G50-2
|
1.2
|
7.5
|
|||||||
|
G60-1
|
22
|
0.6
|
720
|
11
|
5
|
125
|
100
|
6
|
60
|
|
G60-2
|
1.2
|
15
|
|||||||
|
G70-1
|
38
|
0.6
|
720
|
11
|
150
|
125
|
8
|
70
|
|
|
G70-2
|
1.2
|
18.5
|
|||||||
|
G85-1
|
56
|
0.6
|
630
|
15
|
150
|
150
|
10
|
80
|
|
|
G85-2
|
1.2
|
30
|
|||||||
|
G105-1
|
100
|
0.6
|
500
|
30
|
200
|
200
|
15
|
110
|
|
|
G105-2
|
1.2
|
55
|
|||||||
|
G135-1
|
150
|
0.6
|
400
|
45
|
250
|
250
|
20
|
150
|
G型旁置式螺杆泵在操作使用中的注意事项
1、在启动之前，要向泵内注入少量油品，在这以过程中要注意的是油品要从泵上的注油孔注入，油品可以起到密封和润滑作用，对相关部件进行检查肯定是少不了的，要对泵的转动方向及各部连接进行仔细的检查，同时要将排出管路上的所有阀门都打开，如果有回流阀，在启动的时候，将其打开。
2、运转的过程中，在这一过程中，要仔细的观察压力表和电流表的读数，观察其是否正常，同时还要注意的是泵运转的声音是否正常，是否出现了发热的现象，一旦发现这些问题，要立刻停止螺杆泵的运行，查明原因，并采取相应的措施加以解决，此外，在运转过程中，千万不要将排出管路阀门关闭，以免影响泵的正常运作。
3、停止运转时，可全开排出阀门或保持工作时阀门的开启度停泵，一定不要关闭排出阀门停泵，这点要多多的注意。
