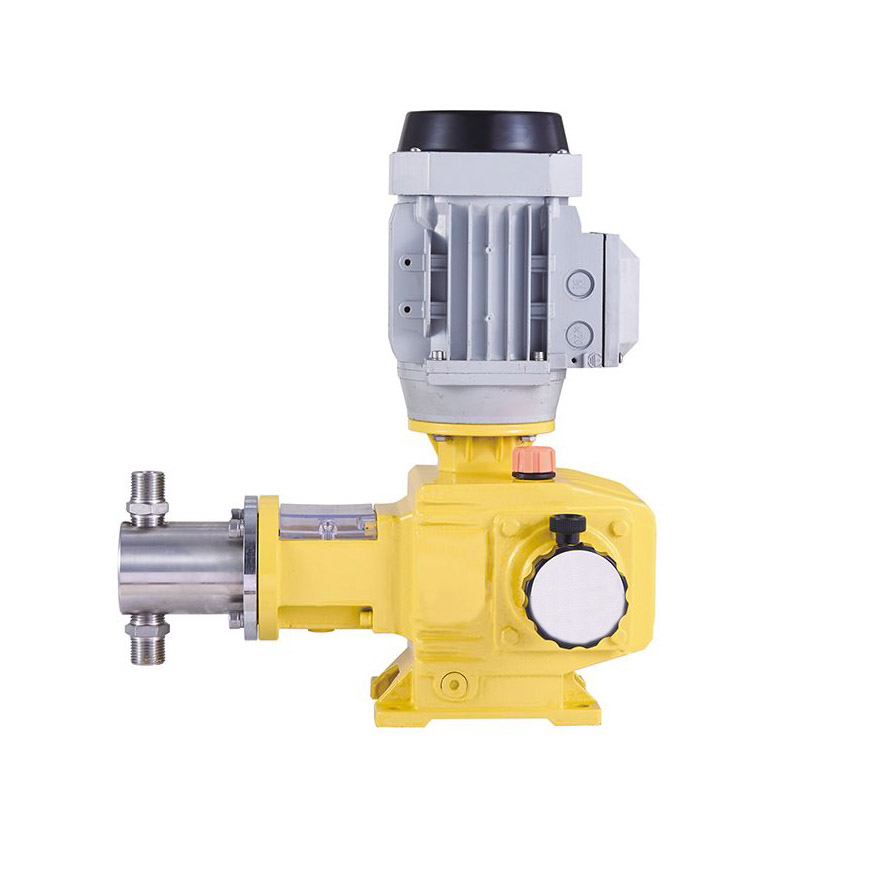

JSX系列柱塞式计量泵

详细介绍

JSX系列柱塞式计量泵产品介绍:

可调流量范围: 0-220 L/H

压力范围: 0-50 MPA

电机功率: 0.37KW, 0.55KW, 110V /220V / 380V/420V, 50/60HZ

驱动系统: 两相、三相标准电机或防爆电机

流量控制方式:手动控制, 自动控制

应用:

应用于化工、石油化工、电力、医药、采矿、造船、轻工、农业、国防等领域。

防护等级: IP55,IP54

材料:

泵头: SUS304, SUS316

单向阀: SUS304, SUS316, PVC, PTFE

阀球: 氧化锆、304、316、陶瓷、二氧化硅

工作条件:

环境温度: -30℃ --- 100℃

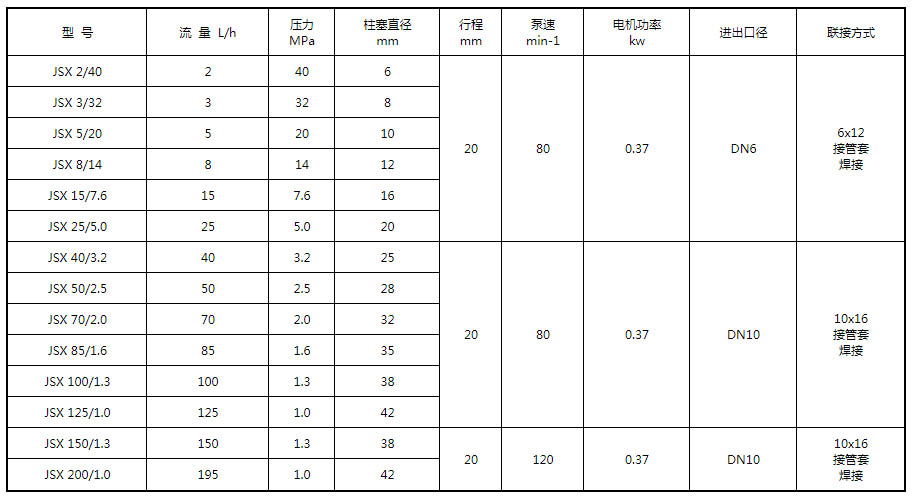

性能参数:

特点:

1.柱塞泵使用的排出压力范围比较广泛,且宜制成高压泵

2.结构简单,维修方便。

3.配用柱塞直径,通常在6-45mm。

4.可做成各种类型的保温泵头(有蒸汽、热水、电加热等泵头)。

5.可配计量泵数字控制器,实现数字化,实现就地和远程控制。



开机前的检查与准备
(1)准备必要的开车工具:阀门钩、扳手等。
(2)检查泵的各连接部分的螺丝是否紧固,电机接地线是否良好,阀门是否灵活好用。
(3)检查传动箱内油位、油质,隔膜泵应在缸体油腔内注满变压器油,同时将油腔内的气排尽。
(4)盘车转动自如,无卡涩现象和异常响声。
2.2开机步骤
(1)打开泵进出口连通阀,打开入口阀,灌泵。
(2)启动电机。
(3)逐渐打开泵出口阀,然后关闭进出口连通阀。
(4)根据工艺流程调节流量。
2.3日常巡检维护
(1)检查设备有无异常响声、振动,紧固件有无松动。
2.4停机步骤
(1)停止电机。
(2)关闭进出口阀门。

拆装超详细步骤
1、拆下进出口管路上法兰及阀座压紧螺栓后,即可依次取出阀套,阀球限位卡,阀球、阀座。
2、拆下缸盖紧固螺栓,即可取出缸盖、隔膜、限位板。
3、把柱塞移向前死点,将柱塞从十字头上旋出,松开填料压紧螺母后即可向外移出柱塞。
4、拆下隔膜液压缸与机座的连接螺栓,即可取下液压缸与机座的连接螺栓,即可取下液压缸,一般情况下,此缸都不用取下。
5、松开油环的压盖螺栓,即可取出填料、隔环和柱塞套。
6、松开油环的压盖螺栓,即可取下刮油环。
7、放掉传动箱体内的润滑油,拆下箱体后端的有机玻璃板。
8、拆电机,取出联轴器,拧下轴承盖压紧螺母,将轴承盖、轴承、蜗杆和抽油器从传动箱体拿出。
9、拆除行程调节电机的接线,打开调节箱盖,拆下调节箱压紧螺母,旋转调节转盘,将调节丝杠和调节箱从上套筒从传动箱体上拆下。
10、拆下托架压紧螺母,将托架从传动箱体上取出,打开传动箱体上盖,从箱体拆出十字头销。
11、轻轻向上拉出滚针座,再小心地把滚针一根根检出,不可遗漏。
12、轻轻把拉杆连同偏心块分开后取出。
13、向上拉出N轴,即可取出拉杆、偏心块套。
14、松开N轴上内六角螺栓,取下轴承压盖,卸下锁紧螺母后,即可拆下轴承、轴承箱。
15、需要更换蜗轮轴上轴承和蜗轮时可用力把蜗轮向上拔,如果配合过紧而拔不出时,把箱体的地脚拆掉,把箱体吊起并倒过来,拆开下面的轴承压盖,用铜棒敲。
