还在纠结如何拆装柱塞式计量泵?这就把详细过程总结上

发布时间:2021/6/4 15:03:25浏览:890次

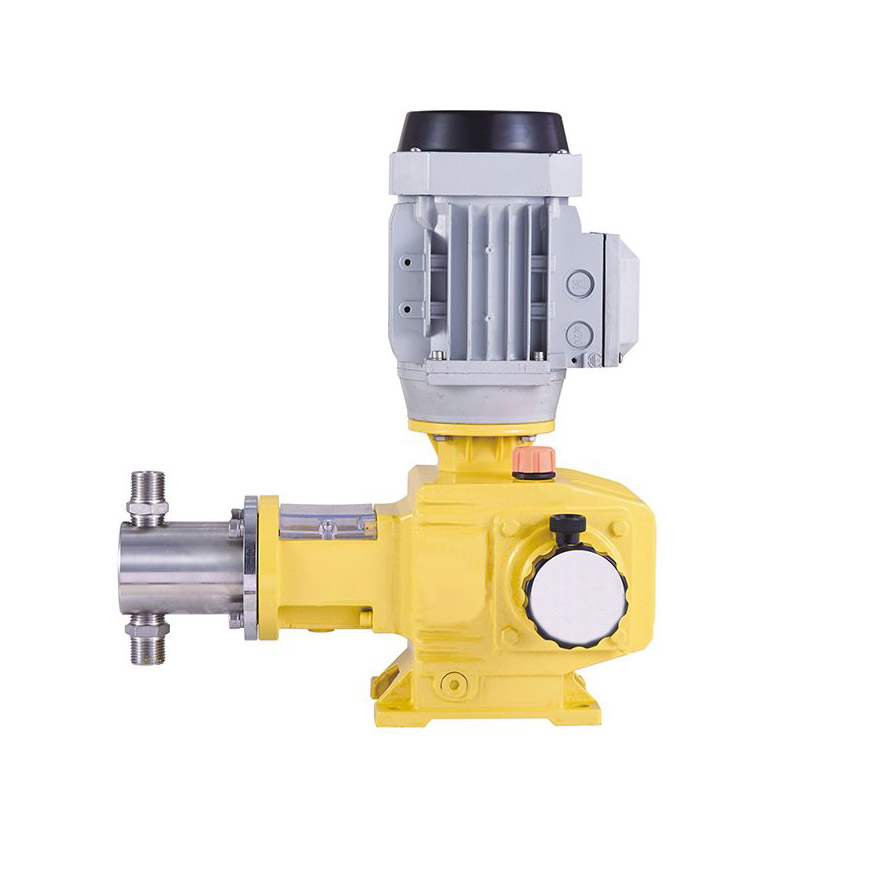

  柱塞式计量泵属于往复式容积泵,用于精确计量,通常流量误差不超过±1%。作为流体精密计量与投加的理想设备,可以满足各种工艺流程需求,用来输送各种液体(特别是腐蚀性液体)。其流量可以进行0-100%的无级调节。广泛应用于制药、食品饮料和石油化工等众多行业,在工艺过程中承担腐蚀性强、毒性高、粘稠度高和压力高的物料计量投加任务。经过长期的实践应用和技术改进,已经进入其高速增长期。
  柱塞式计量泵拆装超详细步骤
  1、拆下进出口管路上法兰及阀座压紧螺栓后,即可依次取出阀套,阀球限位卡,阀球、阀座。
  2、拆下缸盖紧固螺栓,即可取出缸盖、隔膜、限位板。
  3、把柱塞移向前死点,将柱塞从十字头上旋出,松开填料压紧螺母后即可向外移出柱塞。
  4、拆下隔膜液压缸与机座的连接螺栓,即可取下液压缸与机座的连接螺栓,即可取下液压缸,一般情况下,此缸都不用取下。
  5、松开油环的压盖螺栓,即可取出填料、隔环和柱塞套。
  6、松开油环的压盖螺栓,即可取下刮油环。
  7、放掉传动箱体内的润滑油,拆下箱体后端的有机玻璃板。
  8、拆电机,取出联轴器,拧下轴承盖压紧螺母,将轴承盖、轴承、蜗杆和抽油器从传动箱体拿出。
  9、拆除行程调节电机的接线,打开调节箱盖,拆下调节箱压紧螺母,旋转调节转盘,将调节丝杠和调节箱从上套筒从传动箱体上拆下。
  10、拆下托架压紧螺母,将托架从传动箱体上取出,打开传动箱体上盖,从箱体拆出十字头销。
  11、轻轻向上拉出滚针座,再小心地把滚针一根根检出,不可遗漏。
  12、轻轻把拉杆连同偏心块分开后取出。
  13、向上拉出N轴,即可取出拉杆、偏心块套。
  14、松开N轴上内六角螺栓,取下轴承压盖,卸下锁紧螺母后,即可拆下轴承、轴承箱。
  15、需要更换蜗轮轴上轴承和蜗轮时可用力把蜗轮向上拔,如果配合过紧而拔不出时,把箱体的地脚拆掉,把箱体吊起并倒过来,拆开下面的轴承压盖,用铜棒敲。
