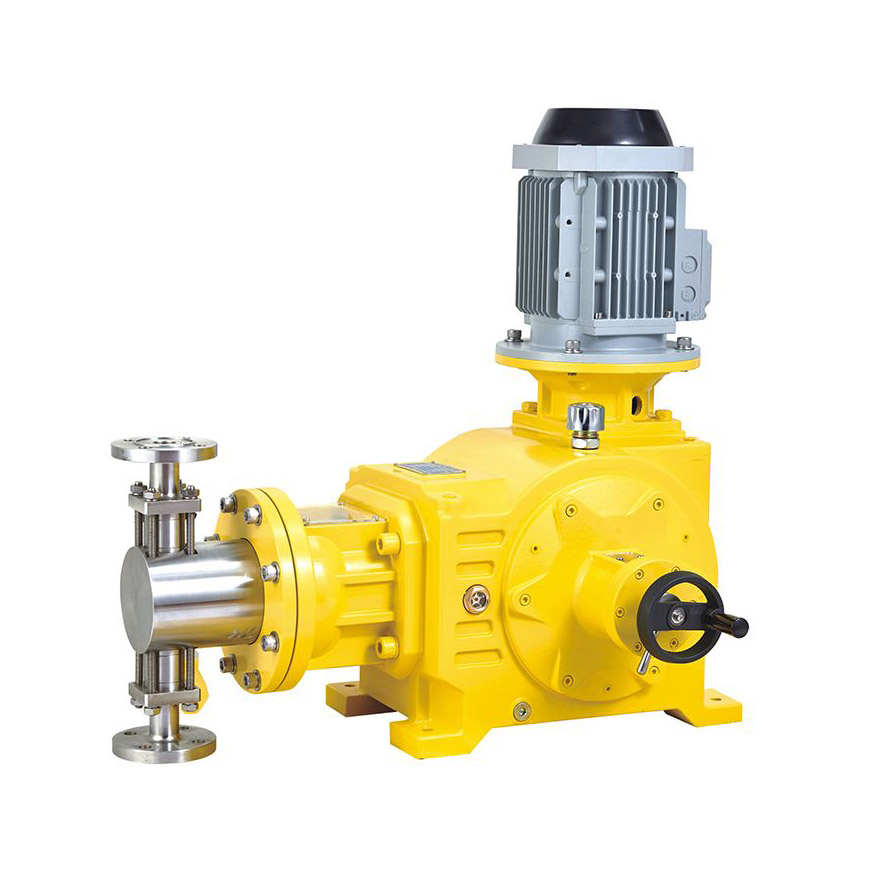

JSD系列柱塞式计量泵-上海上沃流体科技

产品特点：
1.柱塞泵使用的排出压力范围广，且宜制成高压泵
2.结构简单，维修方便
3.柱塞直径小，通常在25-200mm.
4.使用缘，冷却或加热泵缸控制介质温度。
材料：
泵头: SUS304, SUS316
单向阀: SUS304, SUS316, PVC, PTFE
阀球: 氧化锆、304、316、陶瓷、二氧化硅
工作条件：
环境温度: -30℃ --- 100℃
应用：
应用于化工、石油化工、电力、医药、采矿、造船、轻工、农业、国防等领域。

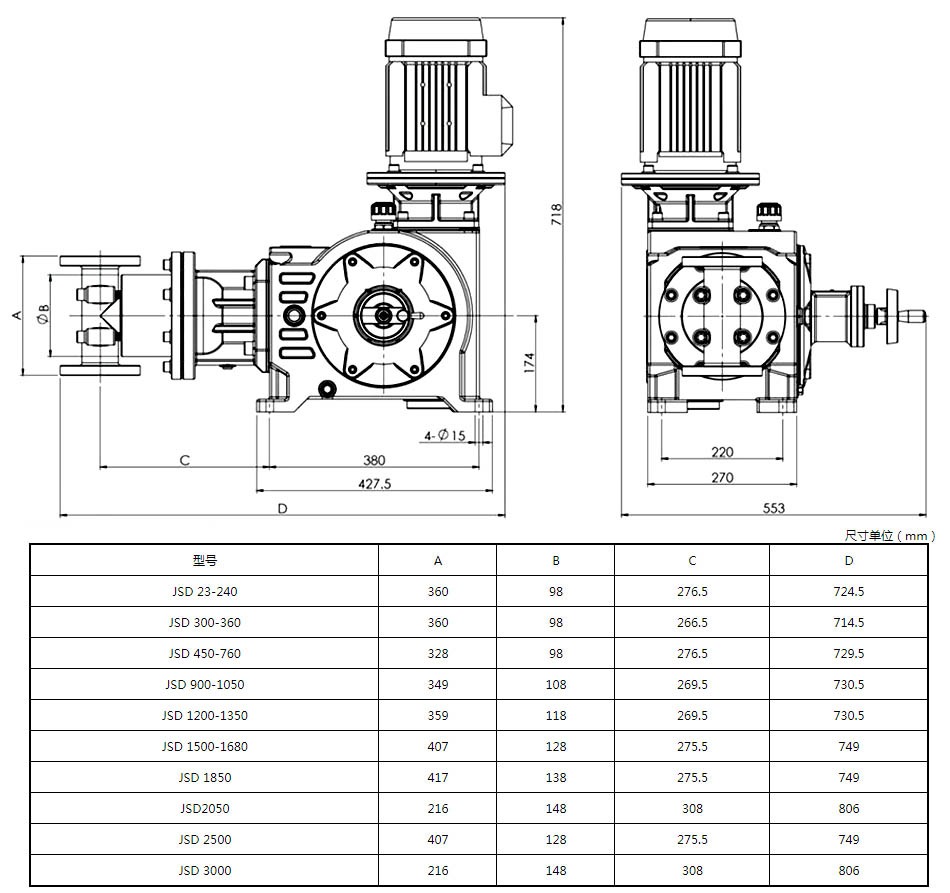

外型尺寸：

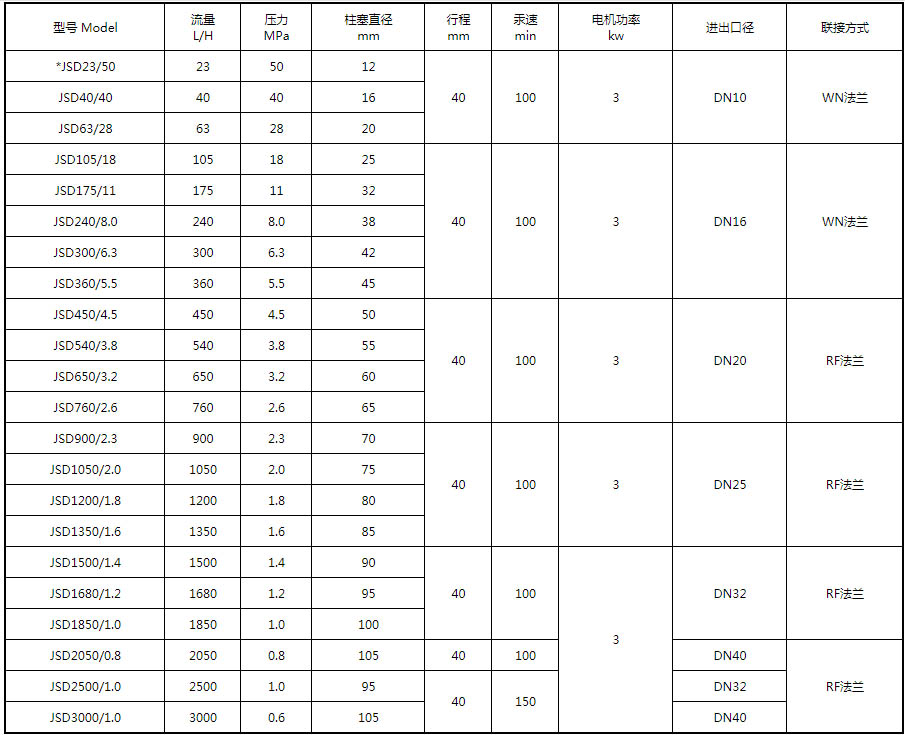

技术参数：

维修保养解拆及装配顺序
1、液缸部件的拆卸：
（1）首先拆下与单向阀联接的管路及附件;
（2）放松密封填料压紧螺帽，拆下泵头压板，拉出缸体，拆出柱塞，再将液缸头部联接从传动箱上拆下来;
（3）按以下次序全部拆出液缸内各零部件：
A.旋出填料压紧螺帽;拆下填料压圈;取出密封填料、隔环。
B.拆下吸排阀(法兰);依次取下阀套、限位片、阀座、阀球。
2、传动箱的拆卸:
（1）放掉箱体内润滑油;
（2）拆下电机、电机座，拉出联轴节、轴承压板等，揪出蜗杆组件;
（3）拆下调节器总成，再从总成内拆出调节手轮、从弓形连杆中旋出调节顶杆、肖等;
（4）卸下主轴的两端盖，即可从箱中取出蜗轮、偏心轮和主轴。
3、装配按拆出时逆序进行。但需注意：
（1）在装配滑套调节器座时必须把调节顶杆旋到死点，同时把调节手轮旋到20的刻度上，微调手轮使调节杆使园柱肖与滑槽相吻合;
（2）调节好填料压紧螺帽之松紧适当，转动联轴器试转，应转动自如无卡阻现象。
