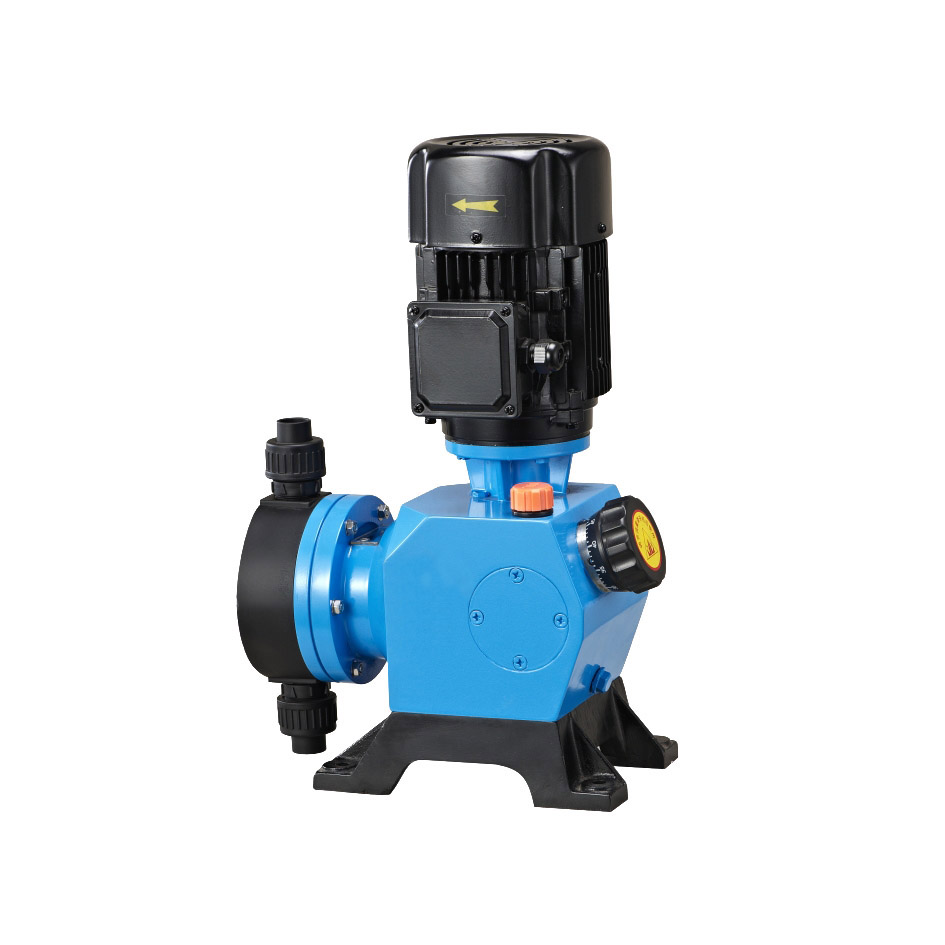

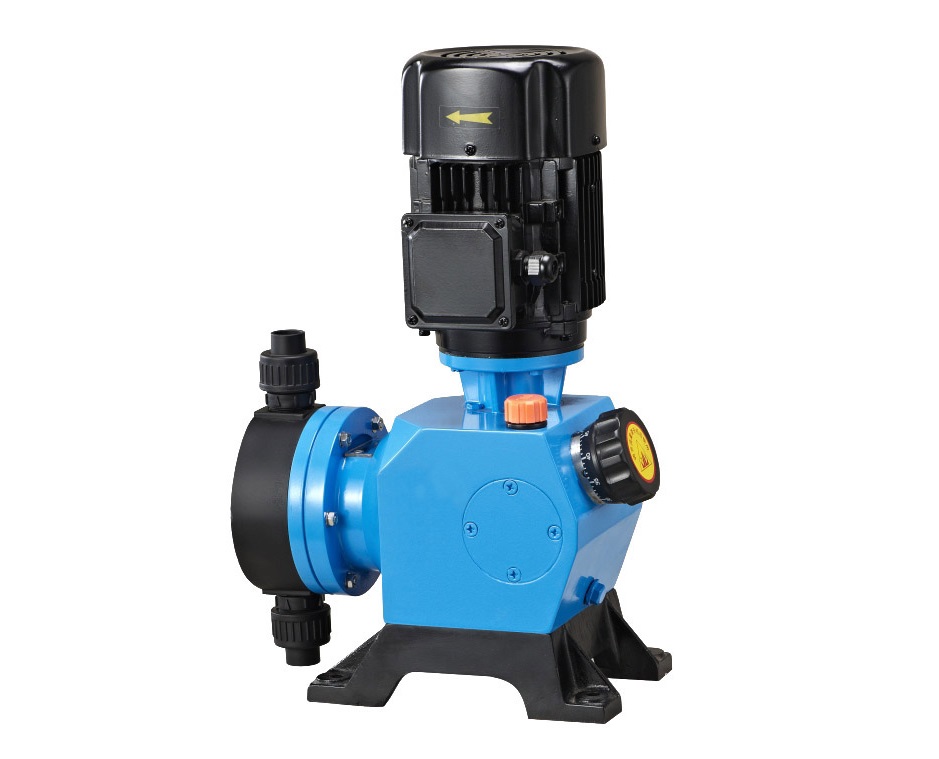

JMX系列机械隔膜式计量泵

详细介绍

JMX系列机械隔膜式计量泵产品介绍:

流量范围:0-560 L/H

压力范围:0-0.6 MPA

电机功率: 370W / 550W,220V / 380V / 420V , 50/60Hz

驱动系统: 两相、三相标准电机或防爆电机

流量控制: 手动控制

材料:

泵头: SUS304, SUS316, PVC, PTFE

隔膜: PTFE

单向阀: SUS304, SUS316, PVC, PTFE

阀球: ZrO2, SUS304, SUS316, 陶瓷

工作条件:

环境温度: -30℃ --- 80℃

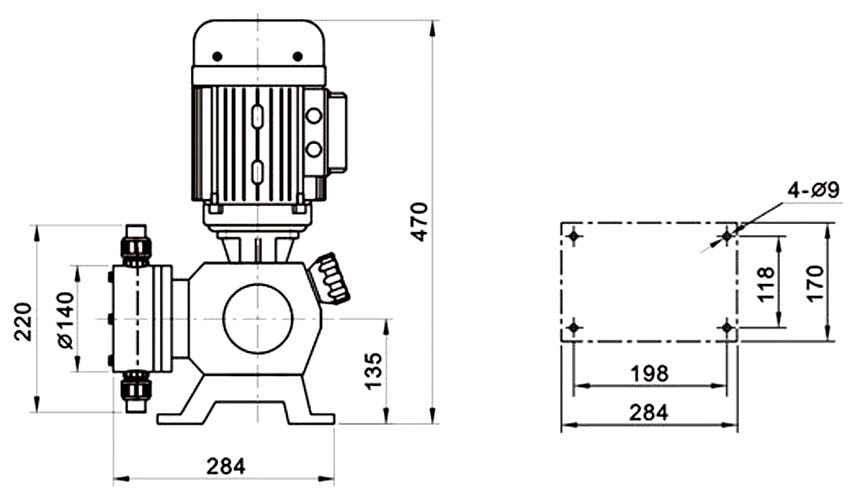

安装尺寸:

泵的安装
按照标准GB50231《机械设备安装工程施工及验收通用规范》及GB50275《压缩机、风机、泵安装工程施工及验收规范》进行设备安装及检验。主要安装过程如下:
首先,核对泵的安装方位和标高,在基础上放置零时垫铁组,将泵吊装就位。利用垫铁组,调整泵的标高和水平。整体安装的泵,纵向安装水平偏差不应大于0.05/1000,横向安装水平偏差不应大于0.10/1000。在泵的进出口法兰面或其他水平面上进行测量;解体安装的泵纵向和横向安装水平偏差均不大于0.05/1000,在水平中分面、轴承座及底座的水平加工面上进行测量。直线排列的泵,拉一条粉线,使其泵头在一条直线上,相邻两台泵的两端间距应一致。
其次,当找平找正后,在螺栓预留洞中进行地脚螺栓孔的灌浆,灌浆达到强度的75%后,更换临时垫铁,进行泵的二次找正、找平。联轴器的对中以泵为基准,通过找正卡具进行测量,两半联轴器的径向位移、端面间隙、轴向倾斜符合泵技术文件的规定。对于地脚螺栓已提前预埋好的情况,泵找平找正合格后直接紧固地脚螺栓即可。要求坚固螺栓后水平不能变化,然后点焊垫铁组。

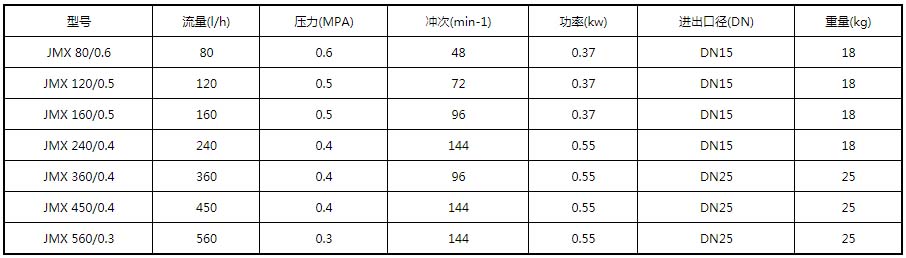

技术参数:
