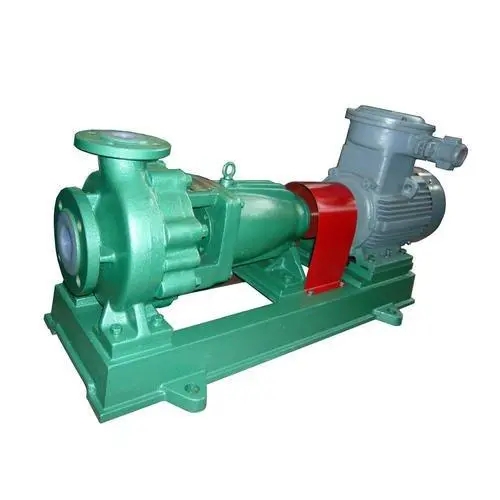

IHF型氟塑料耐腐蚀离心泵

产品咨询在线客服

产品目录

/ PRODUCT MENU 点击展开+

计量泵

隔膜泵

磁力泵

插桶泵

螺杆泵

化工泵

自吸泵

油泵

离心泵

排污泵

真空泵

液下泵

多级泵

卫生泵

漩涡泵

抽液泵

深井泵

相关文章/RELATED ARTICLES
  1. 不锈钢离心泵使用前的检查
相关新闻/RELATED NEWS
详细介绍

IHF型氟塑料耐腐蚀离心泵产品概述：

泵体采用金属外壳内衬聚全氟乙丙烯（F46），泵盖、叶轮和轴套均用金属嵌件外包氟塑料整体烧结压制成型，轴封采用四氟填充材料，进出口采用铸钢体加固。




产品特点：

    IHF型泵为单级单吸式氟塑料合金化工泵输送介质温度为-85C～200。C。该泵适用于化工、制药、石油、冶金、电力、电镀、酸洗、农药、造纸等行业中液体输送、废水处理和加酸等工艺流程。本泵可输送任何浓度的硫酸、盐酸、硝酸、醋酸、氢氟酸、王水、强硷、强氧化剂、有机溶剂等强腐蚀性介质的使用。

产品用途：

泵体采用金属外壳内衬聚全氟乙丙烯(F46)、叶轮和泵盖均采用金属嵌件外包氟塑料整体烧结压制成型，轴封采用外装式波纹管机械密封，静环选用99．9％氧化铝陶瓷或碳化硅，动环采用四氟填充材料或碳化硅。


性能参数：

型号
进口
(mm)
出口
(mm)

流量

(m³/h)
扬程
(m)
电机功率
(KW)
转速
(r/min)
汽蚀余量
(m)
效率
(%)
重量
(kg)
IHF40-25-125
 40 25 6.3 20 1.5 2900 3 35 90
3.2
5
0.55
 1450
3
32
 80
IHF40-25-160
 40 25 6.3 32
2.2
 2900 3 32 100
3.2 8 0.55 1450 3 28 80
IHF40-25-200
 40 25 6.3 50
5.5
 2900 3 25 140
3.2 12.5 0.55 1450 3 23 80
IHF40-25-250
 40 25 6.3 80
11
 2900 3 23 195
3.2 20 1.5 1450 3 20 80
IHF50-32-125
 50 32 12.5 20 2.2 2900 3 51 105
6.3 5 0.55 1450 3 45 80
IHF50-32-160
 50 32 12.5 32 4 2900 3 45 120
6.3 8 0.55 1450 3 40 80
IHF50-32-200
 50 32 12.5 50 7.5 2900 3 39 170
6.3 12.5 1.1 1450 3 33 92
IHF50-32-250
 50 32 12.5 80 11 2900 5 35 225
6.3 20 1.5 1450 5 30 102
IHF65-50-125
 65 50 25 20 3 2900 3.5 62 110
12.5 5 0.55 1450 3.5 55 80
IHF65-50-160
 65 50 25 32 5.5 2900 3.5 57 135
12.5 8 1.1 1450 3.5 51 92
IHF65-40-200
 65 40 25 50 11 2900 3.5 52 210
12.5 12.5 1.5 1450 3.5 46 110
IHF65-40-250
 65 40 25 80 18.5 2900 3.5 49 360
12.5 20 3 1450 3.5 43 140
IHF80-65-125
 80 65 50 20 5.5 2900 4 66 155
25 5 1.1 1450 4 64 110
IHF80-65-160
 80 65 50 32 11 2900 4 64 160
25 8 1.5 1450 4 62 110
IHF80-50-200
 80 50 50 50 15 2900 4 63 240
25 12.5 2.2 1450 4 57 120
IHF80-50-250
 80 50 50 80 30 2900 4.5 57 250
25 20 4 1450 4.5 53 140
IHF100-80-125
 100 80 100 20 11 2900 4.5 76 230
50 5 1.5 1450 4.5 74 130
IHF100-80-160
 100 80 100 32 15 2900 5 71 280
50 8 2.2 1450 5 68 140
IHF100-65-200
 100 65 100 50 30 2900 5 67 420
50 12.5 4 1450 5 64 320
IHF100-65-250
 100 65 100 80 55 2900 5 65 560
50 20 7.5 1450 5 62 350
IHF125-80-160
 125 80 160 32 30 2900 5 70 440
80 8 4 1450 5 69 300
IHF125-100-200
 125 100 200 50 55 2900 6 65 660
100 12.5 7.5 1450 6 64 600
IHF125-100-250
 125 100 200 80 75 2900 6 68 850
100 20 15 1450 5 63 620
IHF125-100-315
 125 100 100 32 18.5 1450 3 60 620
IHF150-125-250
 150 125 200 20 22 1450 7 67 700
IHF150-125-315
 150 125 200 32 45 1450 7 65 780
IHF150-125-400
 150 125 200 50 75 1450 7.5 61 920
IHF200-150-250
 200 150 400 20 55 1450 7.5 69 760
IHF200-150-315
 200 150 400 32 75 1450 7.5 68 840
IHF200-150-400
 200 150 400 50 110 1450 7.5 63 960



泵的拆卸
1．泵与电机联接用爪型联轴器连接，拆卸时先松掉支架与底座的4只连接螺栓.使泵与电机脱开。
2．松开泵体后盖的连接螺栓.用木柄轻击泵体脱开。
3．松开叶轮轴与泵轴莫氏锥度连接在连轴器中的吊紧螺栓。
4．松开机械密封动!不固定螺钉，用木锤轻击连轴器中心吊紧螺栓，叶轮轴与泵轴莫氏锥度松开后拉出叶轮、后盖、密封件动环.松开后盖上压盖螺钉.取出靜坏。
5．松开泵轴左右压盖螺钉.取出泵轴、轴承、清洗支架油室。
装配
按拆卸的相反顺序将密封件动环、靜环、后盖、压盖、叶轮、泵体等装上紧定螺栓。
