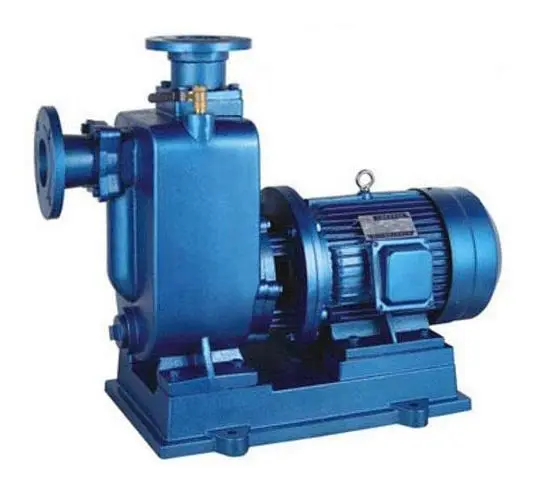

ZWL型直联式自吸排污泵

相关文章/RELATED ARTICLES
相关新闻/RELATED NEWS
详细介绍

ZWL型直联式自吸排污泵产品概述:
采用轴向回流外混式,并通过泵体、叶轮流道的设计,不需要安装底阀和灌引水,可吸排含有大颗粒固体和长纤维杂质液体,适用于市政排污工程、河塘养殖、轻工、造纸、纺织、食品、化工、电业、纤维、浆料和混合悬浮等化工介质。


使用条件:
   1、环境湿度 50℃,介质温度 80℃,特殊要求可达 200℃。
   2、介质PH值铸铁材质为6-9,不锈钢为2-13。
   3、介质重度不超过1240千克/m3。
   4、自吸高度不能超过规定值4.5-5.5米,吸入管长度为 10米。
   5、通过能力悬浮颗粒直径为泵口径的60%,纤维长度为泵口径的5倍。

性能参数:

型号

流量
m3/h

扬程
m

功率
kw

转速
r/min

效率
%

汽蚀余量
m

自吸高度
m

自吸时间
min/m

重量kg

ZWL25-8-15

8

15

1.5

2900

45

2.0

5.0

3

68

ZWL32-9-30

9

30

3

2900

48

2.5

5.0

3

68

ZWL40-10-20

10

20

2.2

2900

45

2.5

5.0

3

95

ZWL40-20-15

20

15

2.2

2900

45

2.5

5.0

3

68

ZWL40-15-30

15

30

3

2900

48

2.5

5.0

3

68

ZWL50-10-20

10

20

2.2

2900

45

2.5

5.0

3

68

ZWL50-20-15

20

15

2.2

2900

45

2.5

5.0

3

68

ZWL50-15-30

15

30

3

2900

48

2.5

5.0

3

95

ZWL50-20-35

20

35

5.5

2900

48

2.5

5.5

3

140

ZWL50-20-40

20

40

7.5

2900

48

2.5

5.5

3

150

ZWL65-30-18

30

18

4

2900

45

2.5

5.0

3

125

ZWL65-25-30

25

30

5.5

2900

50

3.0

5.0

3

135

ZWL65-25-40

25

40

7.5

2900

50

3.0

5.5

2

140

ZWL65-40-25

40

25

7.5

2900

50

3.0

5.0

3

150

ZWL65-65-25

65

25

11

2900

52

3.0

5.0

3

200

ZWL80-40-16

40

16

4

2900

50

3.0

5.0

3

125

ZWL80-40-25

40

25

7.5

2900

50

3.0

5.0

3

140

ZWL80-25-40

25

40

7.5

2900

50

3.0

5.5

2

150

ZWL80-65-25

65

25

11

2900

52

3.0

5.0

3

220

ZWL80-80-35

80

35

15

2900

45

3.0

5.5

3

250

ZWL80-50-60

50

60

22

2900

55

3.0

5.5

3

300

ZWL100-100-15

100

15

7.5

1450

50

4.0

5.0

3

230

ZWL100-80-20

80

20

7.5

1450

53

4.0

5.0

3

230

ZWL100-100-20

100

20

11

1450

53

4.0

5.0

3

270

ZWL100-100-30

100

30

22

1450

53

4.0

5.0

2

320

ZWL100-80-45

80

45

30

2900

53

4.0

5.5

2

380

ZWL100-80-60

80

60

37

2900

53

4.0

5.5

2

430

ZWL100-80-80

80

80

45

2900

53

4.0

5.5

2

480

ZWL125-120-20

120

20

15

1450

55

4.5

5.0

2

380

ZWL150-200-15

200

15

15

1450

60

5.0

5.0

3.5

380

ZWL150-200-20

200

20

22

1450

60

5.0

5.0

3

420

ZWL150-200-25

200

25

30

1450

60

5.0

5.0

3

520

ZWL150-180-30

180

30

37

1450

65

5.0

5.0

3

580

ZWL150-180-38

180

38

55

1450

45

5.0

5.0

3.5

700

ZWL200-280-14

280

14

22

1450

65

5.0

5.0

3

600

ZWL200-300-18

300

18

37

1450

65

5.0

5.0

3

680

ZWL200-280-28

280

28

55

1450

55

4.8

5.2

3

820

ZWL250-420-20

420

20

55

1450

61

6.0

4.5

2.5

1020

ZWL300-800-14

800

14

55

1450

65

6.0

4.5

2.5

1200

正确安装方法:
1、在泵与电动机传动时,应注意泵轴与电动机输出的同轴度;安装的准确与否对泵的运行平稳性和使用寿命有较大的影响,因此必须仔细认真地安装和校正。
2、联轴式的泵联轴器必须用镙母紧固好,并锁紧螺母,谨防镙母松动,否则易引起叶轮窜动,造成机械故障。
3、为使泵体内能够保持一定的储存液,以达到较好的自吸能力以及防止机械密封的干磨擦,必须使泵的进口高于泵轴中心线。
4、吸入管路的安装应注意以下事项:
①吸入口的安装高度不能超过5米,在条件许可时,吸入口的安装高度应尽可能地低于水池低的储水平面,并尽量缩短吸入管的长度,少装弯头,这样有利于缩短自吸时间,提高自吸功能。
②吸入管路中的阀门、法兰等应严防漏气或渗漏液体,即吸入管路不允许有漏气现象存在。
③应防止泵体内过多吸入固体等杂物,因此吸入管路上应设置过滤器,过滤器的有效过流面积应为吸入管截面的2-3倍,过滤器应定期检查。
④吸入管路和吐出管路应有自己的支架,泵体本身不允许承受管路的负荷。
5、泵在安装时,应使泵及管路的静电接地电阻达到其规定要求。
6、安装时应严格检泵壳及管路中有无石块,铁砂等杂物。
7、校正泵联轴器及电机动联轴器的安装间隙及同轴度,其不同轴度允许偏差为0.1毫米。泵轴和电动机轴的高度差可在底脚上垫铜皮或铁皮调整。
8、在机组实际运转3-4小时后,作后检查,如无不良现象,则认为安装己妥,在试运转中应检查轴承的温度,轴承体的温度不宜超过70℃。
9、该泵轴承体凡设有冷却室装置的冷却水接头供配内孔为Φ12的胶管或塑料管之用,其螺纹尺寸为M12×1.75。
10、在泵的出口管路上如装有单向阀而在自吸过程中不能使泵顺利地排出气体时,应在泵的出口处加接排气小管及阀。
