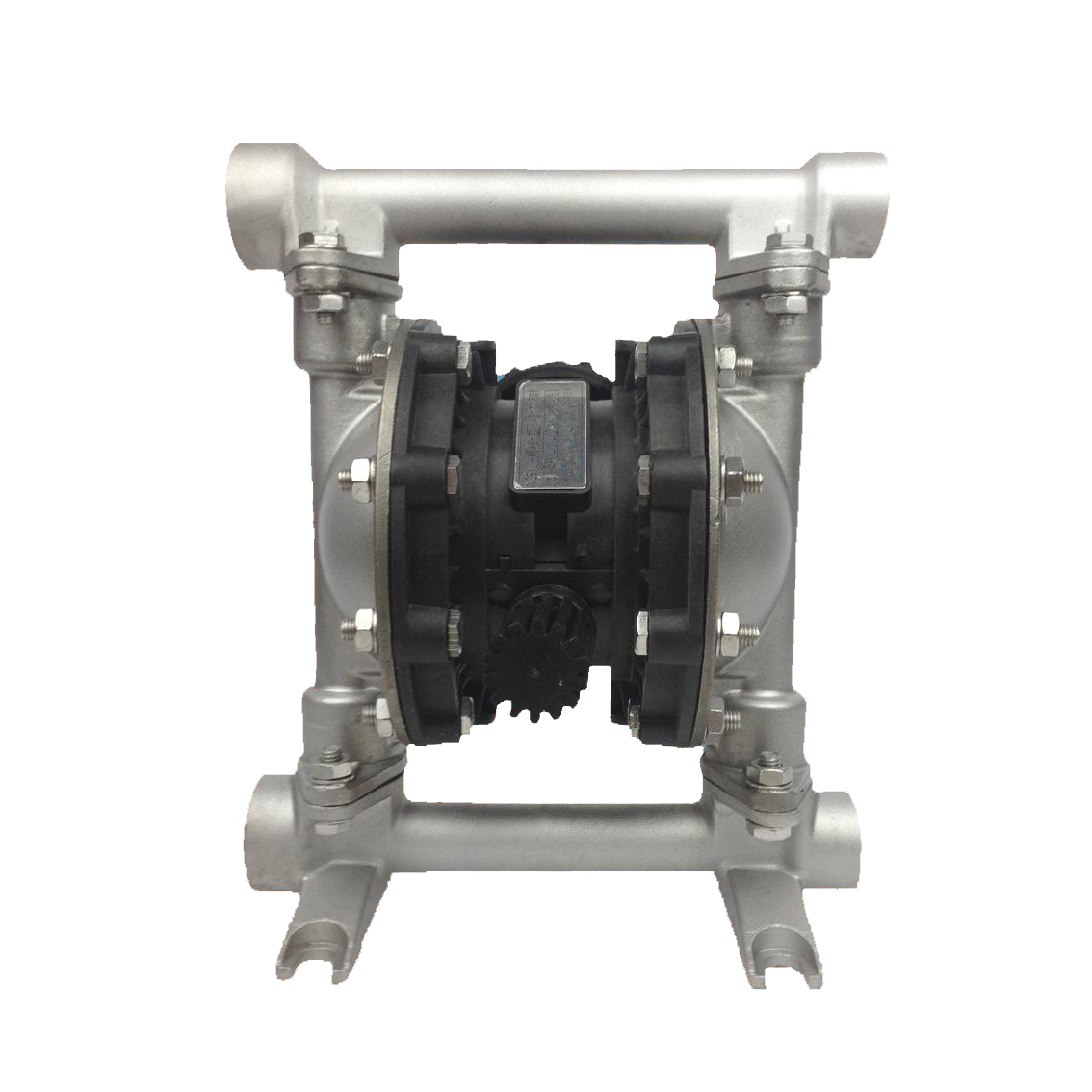

QBY3型耐腐蚀隔膜泵

详细介绍

QBY3型耐腐蚀隔膜泵概述:

是第三代气动隔膜泵即能抽送流动的液体,又能输送一些不易流动的介质,能自吸、可潜水、防爆、可输送含泥浆和杂质的液体。
1、不需灌引水,吸程5米,扬程达70米,出口压力≧6bar
2、通过性能好,允许通过z大颗粒直径达10毫米。抽送泥浆、杂质时,对泵磨损甚微;
3、扬程、流量可通过气阀开度实现无级调节(气压调节在1-7bar之间)
4、该泵无旋转部件,没有轴封,隔膜等抽送的介质与泵的运动部件、工件介质完全隔开,所输送的介质不会向外泄漏。
5、不用电,在易燃、易爆场所使用
6、可以浸没在介质中工作
7、使用方便、开停只需简单地打开和关闭气体阀门,即使由于意外情况而长时间无介质运行或突然停机泵也不会因此而损坏,一旦超负荷,泵会自动地停机,当负荷恢复正常后,又能自动启动运行;
8、结构简单、易损件少,泵输送的介质不会接触到配气阀,联杆等运动部件,不像其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降;
9、可输送较粘的液体(粘度在1万厘泊以下);
10、本泵无须用油润滑,即使空转,对泵也无任何影响;



型号意义:

结构图:

安装示意:

性能参数:

耐腐蚀气动隔膜泵的故障分析与故障排除方法
故障a:有动作,但是流量小或完全没有液体流出:
处理:(1)检查泵的气穴现象,降低泵的速度让液体进入液室。
(2)检查阀球是否卡住。如果操作液体与泵的弹性体不相容,弹性体会有膨胀的现象发生。请更换适当材质的弹性体。
(3)检查泵入口的接头是否完全锁紧不漏,尤其是入口端阀球附近的卡箍需锁紧。
故障b:空气阀结冰:
处理:检查压缩空气含水量是否过高,安装空气干燥设备
故障c:出口有气泡产生:
处理:检查膜片是否破裂,检查卡箍是否锁紧,尤其是入口管卡箍。
故障d:产品自空气排放口流出:
处理:检查膜片是否破裂,检查膜片及内外夹板在轴上是否夹紧
故障e:阀发出嘎嘎声:增加出口或入口扬程。
故障f:没有动作或运作很慢:
处理:(1)检查空气入口端的滤网或空气过滤装置是否有杂质。
(2)检查空气阀是否卡住,用清洁液清洗空气阀。
(3)检查空气阀是否磨损,必要时更换新的零件。
(4)检查中心体的密封零件状况,如果严重磨损,则无法达到密封效果,而且空气会从空气出口端排掉。由于其特别构造,请只使用glyd圈。
(5)检查空气阀中的活塞活动是否正常。
(6)检查润滑油的种类。添加的润滑油如果高于建议用油的粘度,则活塞可能卡住或运作不正常。
