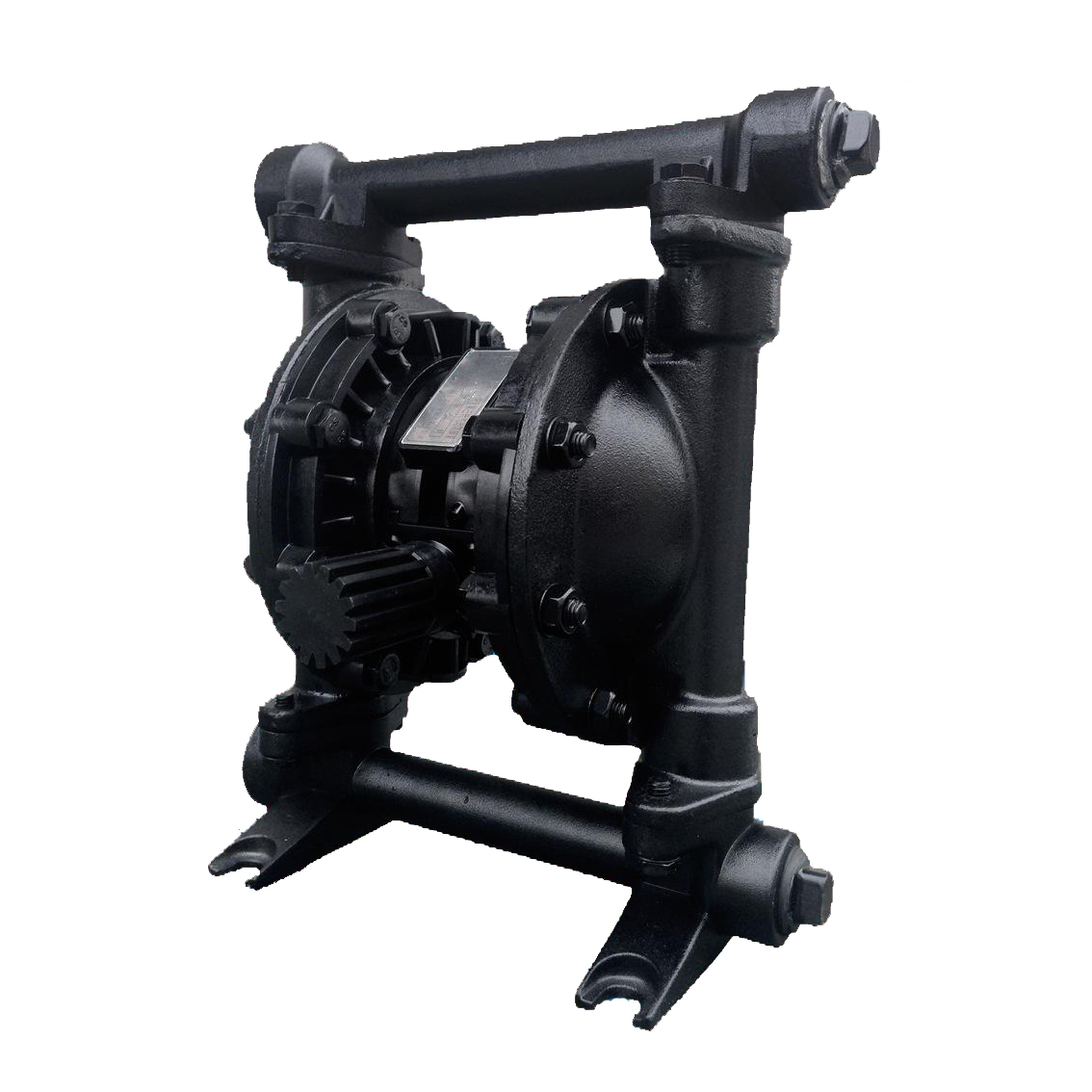

QBY3型气动隔膜泵概述：是我公司开发的第三代气动隔膜泵，即能抽送流动的液体，又能输送一些不易流动的介质。
1、不需灌引水，吸程5米，扬程70米，出口压力≧6bar
2、通过性能好，允许通过大颗粒直径达10毫米。抽送泥浆、杂质时，对泵磨损甚微；
3、扬程、流量可通过气阀开度实现无级调节(气压调节在1-7bar之间)
4、该泵无旋转部件，没有轴封，隔膜等抽送的介质与泵的运动部件、工件介质完全隔开，所输送的介质不会向外泄漏。所以抽送有毒、易挥发或腐蚀性介质时，不会造成环境污染和危害人身安全；
5、不用电，在易燃、易爆场所使用安全
6、可以浸没在介质中工作
7、使用方便、开停只需简单地打开和关闭气体阀门，即使由于意外情况而长时间无介质运行或突然停机泵也不会因此而损坏，一旦超负荷，泵会自动地停机，当负荷恢复正常后，又能自动启动运行；
8、结构简单，安装、维修方便，泵输送的介质不会接触到配气阀，联杆等运动部件，不像其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降；
9、可输送较粘的液体(粘度在1万厘泊以下)；
10、本泵无须用油润滑，即使空转，对泵也无任何影响；　　

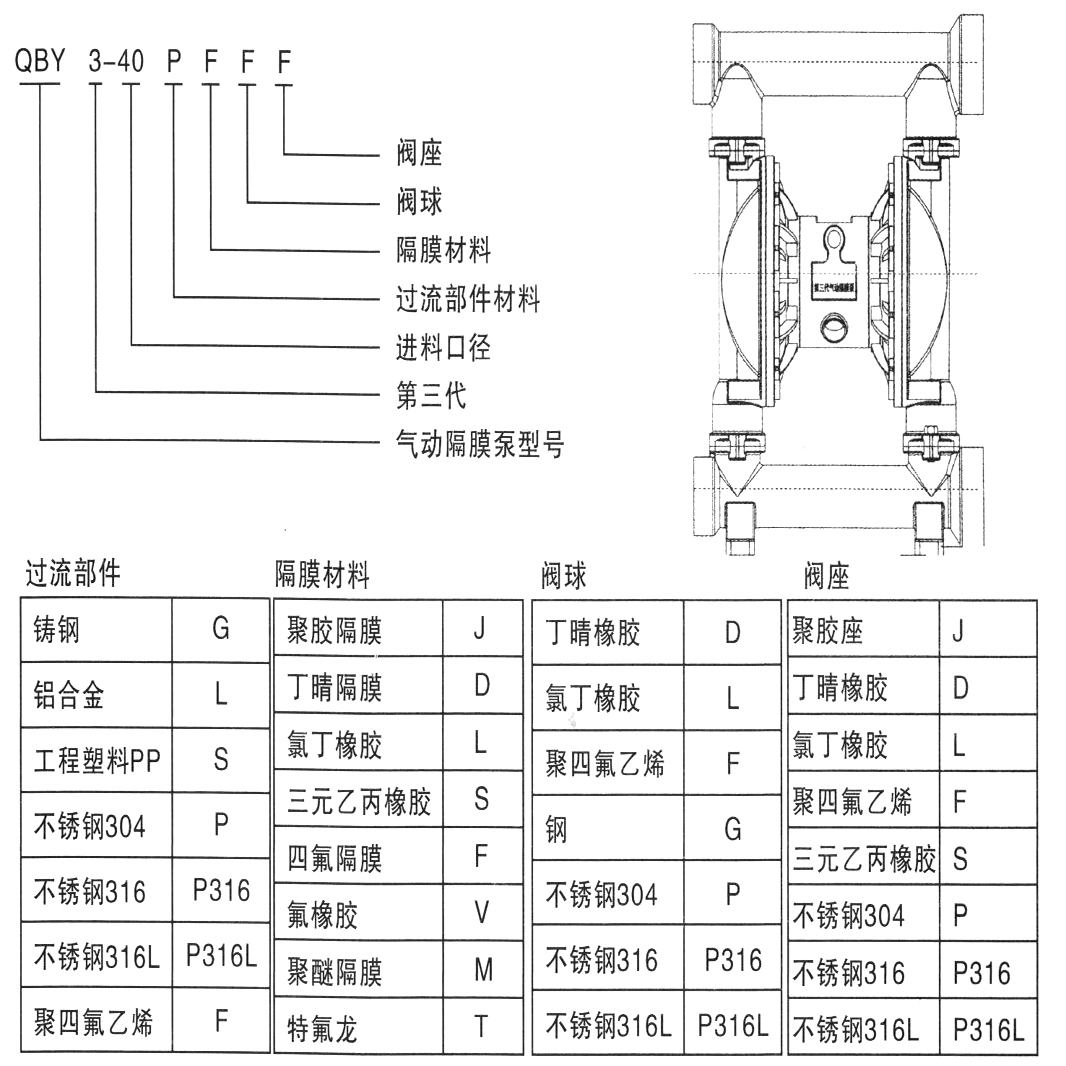

型号意义:

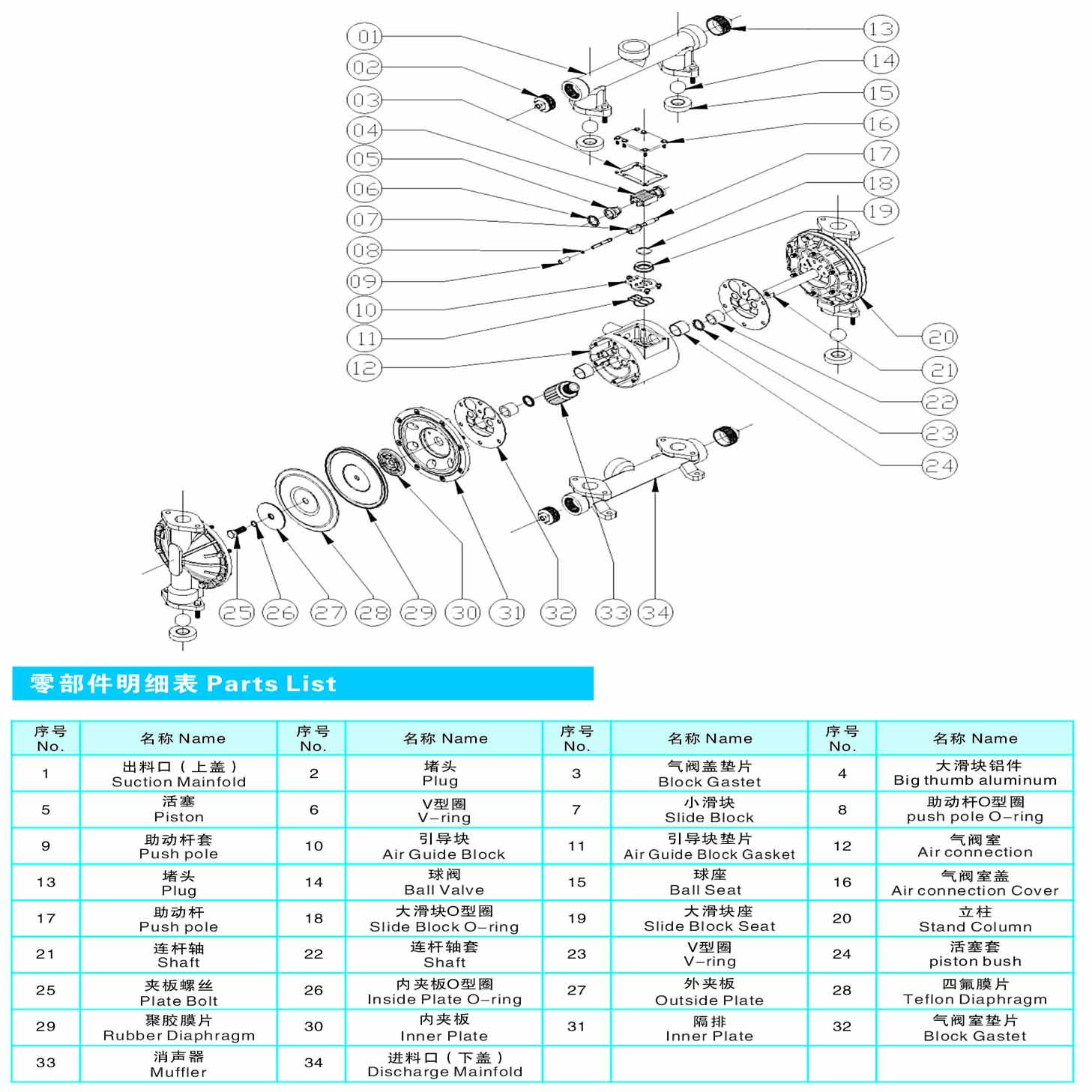

结构图：

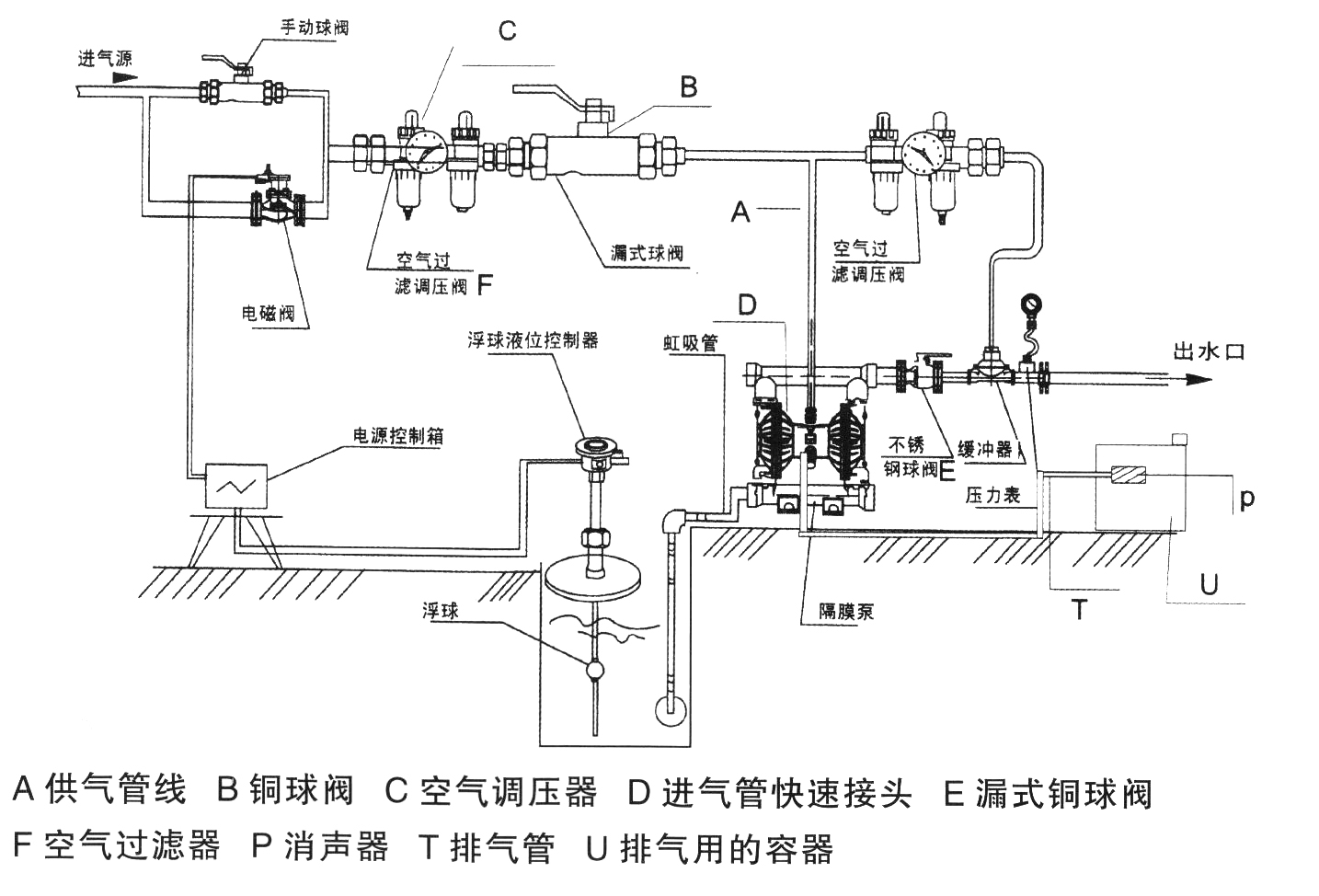

安装示意：

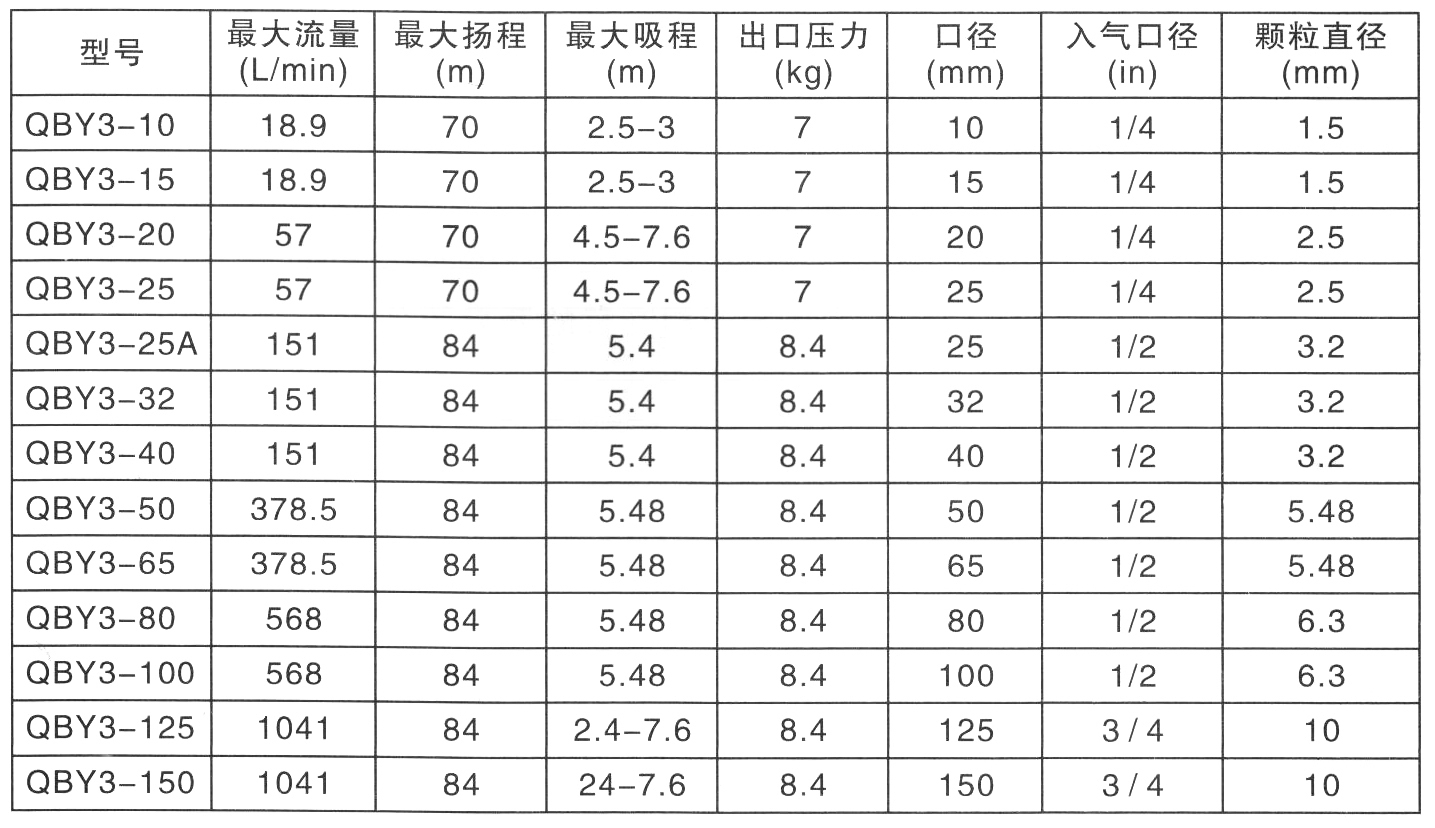

性能参数：

qby3气动隔膜泵的操作过程：
1、保证流体中所含的颗粒不超过安全通过颗粒直径标准（1~8mm）
2、进气压力不要超过推荐的使用压力，因为输出压力等于供给的压缩空气的压力,塑料材质的供给压力不要超过7bar，金属材质的虽然更加坚固，但也不要超过9bar，以免影响使用寿命。
3、介质温度应在80℃以内，以免影响膜片的使用寿命。
4、保证泵压的管道系统能承受所达到得输出压力，保证驱动气路系统的清洁和正常工作条件。
5、静电火花可能引起爆炸导致人身伤亡事故和财产的损失，根据需要使用足够大截面积的导线，把泵上的接地螺钉妥善可靠接地。
6、接地要求符合当地法规法律要求及现场的一些特殊要求的规定。
7、紧固好泵及各连接管接头，防止因振动撞击擦产生静电火花。使用抗静电软管。
8、要周期性的检查和测试接地系统的可靠性，要求接地电阻小于100欧姆。
9、保持良好的排气和通风、远离易燃易爆和热源。
10、泵的排气中可能含有固体物，不要将排气口对着工作区或者人，以免造成人身伤害。
11、当隔膜失效时，输送的物料会从排气消声器中喷出。
12、正确使用，不允许长时间的空运转。
13、当输送易燃和有毒的流体时，请将排口接到远离工作区的安全地方。
14、使用至少3/8"内径内壁光滑的管道连接排气口和消声器。
15、流体的高压可能会导致严重的人身伤亡和财产损失，不要在泵加压时，对泵及料管系统进行任何的维修工作，如要做维修时，先切断泵的进气，打开旁通的卸压机构使管路系统卸压，慢慢松开连接的各管道接头。
16、如输送的有害有毒流体泵，请不要把泵直接送到厂家来修理。
17、液体输送部分使用铝合金材料的泵，请不要用来输送含有Fe3+的液体和卤代烃及其他的卤代碳氢化合物溶剂，则将会产生腐蚀引起泵体爆裂。
18、保证所有接触输送体的部件不会被输送的流体腐蚀损坏。
19、保证所有的操作人员熟悉操作使用和掌握泵的安全使用注意事项，配给必需的防护用品。
操作运行时要注意以下几点：
1、保证流体中所含的大颗粒不超过泵的通过颗粒直径标准。
2、进气压力不要超过泵的高允许使用压力，高于额定压力的压缩空气可能导致人身伤害和财产的损失及损坏泵的性能。
3、保证泵压的管道系统能承受所达到得高输出压力，保证驱动气路系统的清洁和正常工作条件。
4、静电火花可能引起爆炸导致人身伤亡事故和财产的损失，根据需要使用足够大截面积的导线，把泵上的接地螺钉妥善可靠接地。
5、接地要求符合当地法规法律要求及现场的一些特殊要求的规定。
6、紧固好泵及各连接管接头，防止因振动撞击擦产生静电火花，使用抗静电软管。
