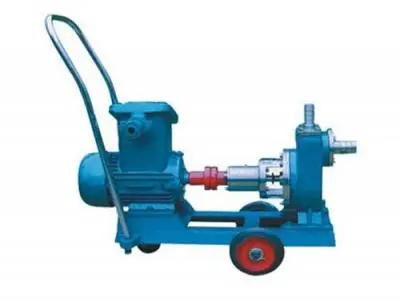

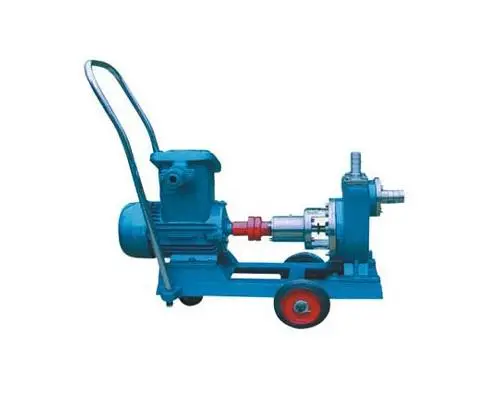

JMZ系列不锈钢自吸酒泵

相关文章/RELATED ARTICLES
相关新闻/RELATED NEWS
详细介绍

产品概述:

JMZ系列不锈钢自吸泵、自吸化工泵:采用机械密封组装。JMZ自吸卫生泵适合输送(-35℃~+120℃)的各种酒精、饮料、乳品、药剂、汽油、溶剂油、糖浆等行业。FMZ自吸化工泵适合输送(-35℃~+120℃)的浓浆、酸、碱、盐等化工液体。

使用范围:

适用于轻纺、石油、化工、医药、卫生、食品、炼油等工业输送化学腐蚀性液体,介质温度为-20℃~+120℃。

安装和拆修:
(一)新泵的安装:
1、泵可按“泵外形安装尺寸表”进行打基础和确定底脚螺栓位置。但是最好等泵运到现场后按底座尺寸进行施工。
2、泵装于基础上,可用垫铁调整机组水平,用水平仪检查泵和电机轴的水平,要重新检查和调整泵轴心和电机轴心的同度度,用刀口平尺和塞尺检查泵和联轴器外圆、上、下、左、右的差数均不得超过0.15毫米。两联轴器端面间隙偏差不超过0.2毫米。
3、不应用泵承受管路重量,管路重量应有管路支撑设备承受。
4、按装结束应用手转动联轴器看是否轻松灵活,有无卡滞现象。
(二)泵的拆装:
1、拧下轴承体与泵体连接的四个螺丝,同时将机械密封和泵盖松开。
2、拧开叶轮螺(右旋)取下叶轮、键和泵盖,再将机械密封从泵盖中取下。
3、用拉子拉下联轴器后拆下键,轴承端盖,最后将轴和轴承拆开。
4、泵的装配顺序按上述相反进行。
5、自吸泵的进口束节重装时,请注意阻水阀应向正面,以便与阻水阀正面贴合保证自吸效果。
(三)机械密封的安装:
1、更换机械密封时,应注意规格,型号都要与原来的相符。
2、在安装机械密封过程中,应保持清洁,不许敲打密封原件,以防损伤和破坏。
3、安装大小密封圈和动静环时轴表面应涂上一层清洁的机油和透明油。
4、将静环和大胶圈装入泵盖,然后一起装上轴上(注意:动环销必须对准叶轮的传动孔)。
5、将弹簧座、弹簧、推环组成一体、以弹簧座端面为作力点,将其推上主轴,其推力以弹簧压缩2-4mm后在轴上滑动为宜。如弹簧尚未压缩,即可滑动,则表示动环与主轴配合偏松,摩擦偏小,如弹簧压缩6mm以上,动环和密封圈仍不能在轴上滑动,则说明其配合偏紧,应以检查机械密封是否与原来的相符合。

性能参数:



型号
进口
(mm)
出口
(mm)
流量
(m3/h)
扬程
(m)
吸程
(m)
转速
(r/min)
功率
(KW)
25J(F)MZ-22
25
25
3
22
5
2900
1.1
25J(F)MZ-30
25
25
3
30
6
2900
1.5
40J(F)MZ-22
40
25
6
22
5
2900
1.5
40J(F)MZ-30
40
25
6
30
6
2900
2.2
40J(F)MZ-40
40
25
6
40
6
2900
3
50J(F)MZ-22
50
40
12
22
5
2900
2.2
50J(F)MZ-30T
50
50
20
30
6
2900
4
50J(F)MZ-40
50
40
12
40
6
2900
4
65J(F)MZ-22
65
50
24
22
5
2900
4
65J(F)MZ-30T
65
65
30
30
6
2900
5.5
80J(F)MZ-22
80
65
48
22
5
2900
5.5
80J(F)MZ-30
80
65
48
30
5
2900
7.5
100J(F)MZ-22
100
80
80
22
5
2900
11
125J(F)MZ-18
125
100
100
18
5
2900
15
