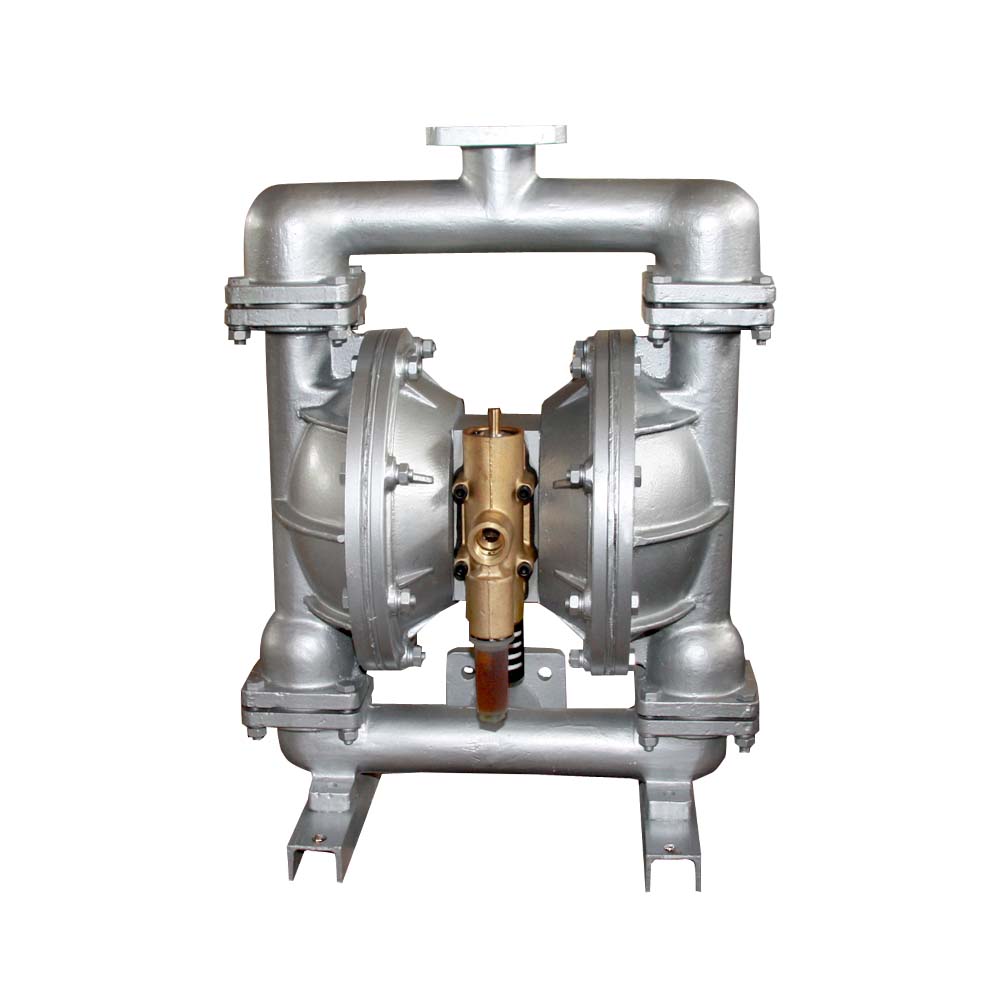

产品名称:QBY型铝合金气动隔膜泵

产品型号:QBY型

产品报价:¥咨询

产品特点:QBY型铝合金气动隔膜泵使用方便、工作可靠、开停只需简单地打开和关闭气体阀门.即使由于意外情况而长时间无介质运行或突然停机泵也不会因此而损坏.一旦超负荷,QBY型铝合金气动隔膜泵会自地动停机,具有自我保护性能,当负荷恢复正常后,又能自动启动运行.

QBY型铝合金气动隔膜泵的详细资料:

QBY型铝合金气动隔膜泵产品概述:

   气动隔膜泵可以输送高粘度、大颗粒介质,可输送易然、易爆介质,具有自吸能力,还可置于介质内运行。该型泵没有轴封,无泄漏。另外,其制造成本低,具有离心泵、螺杆泵、转子泵等型泵无法比拟的优点。但是,该型泵由于是靠隔膜不断往复运动来达到输液目的,而隔膜往往是非金属材料制成,如橡胶、聚四氟乙烯,非金属的疲劳寿命往往很短,气动隔膜泵的疲劳寿命次数一般在2000万次左右,最高的也不过5000万次。而国内气动隔膜泵的疲劳寿命次数一般在300万次以下,正是此原因,大大影响国内气动隔膜泵的广泛使用。
1、隔膜改进
气动隔膜泵系列产品,第一个规格是40口径,泵运行动作正常,但是经过多次实验,隔膜耐疲劳不超过200万次,于是进行隔膜攻关。首先,因为隔膜在泵内以很快的速度进行往复运动,特别是气体压力在0. 7MPa时,往复次数达145次每分钟,一般实际使用时,往复次数在30 } 60次每分钟左右。要提高隔膜的疲劳寿命,必需最大限度地减少隔膜的应力集中,于是从隔膜的外形着手,只要不影响隔膜安装,将波形隔膜的波形半径尽量加大,所有过渡圆角也尽量加大。其次,从隔膜的材料进行攻关,橡胶原料采用进口胶,帘子布采用特殊型号,硫化工艺进行严格控制,每道工序进行严格把关,制造了10件样品。
2、隔膜压盖的改进
对隔膜破裂的原因进行分析,发现都是在隔膜压盖接触位置破裂,而且空气腔发现许多粉末,说明造成隔膜破裂的主要原因是因为隔膜压盖对隔膜压得太死,以及压盖不断和隔膜碰撞和磨擦所致,于是决定改进压盖和隔膜。首先,压盖加大且一个是平的,另一个是圆弧形,使隔膜运动时和压盖的接触始终是沿着圆弧压盖的圆弧边成一条线接触.

QBY型铝合金气动隔膜泵性能参数:

型    号
流量
m3/h
扬程
m
出口压力
kgf/cm2
吸程
m
最大允许
通过颗粒
φ(mn)
最大
供气压
Kgf/cm2
最大空气
消耗量
m3/min
材             质
铸铁 铝合金 不锈钢 工程塑料 流体衬胶 流体衬氟
0~0.8
0~50
6
5
1
7
0.3
/ /
0~1
0~50
6
5
1
7
0.3
/ /
0~2.4
0~50
6
7
2.5
7
0.6
QBY-40
0~8
0~50
6
7
2.5
7
0.6
0~12
0~50
6
7
8
7
0.9
0~16
0~50
6
7
8
7
0.9
0~24
0~50
6
7
10
7
1.5
/
0~30
0~50
6
7
10
7
1.5
/
