当前位置:首页 > 产品展示 > 磁力泵‖磁力驱动泵 > 自吸磁力泵 > ZCQ型自吸式磁力驱动泵

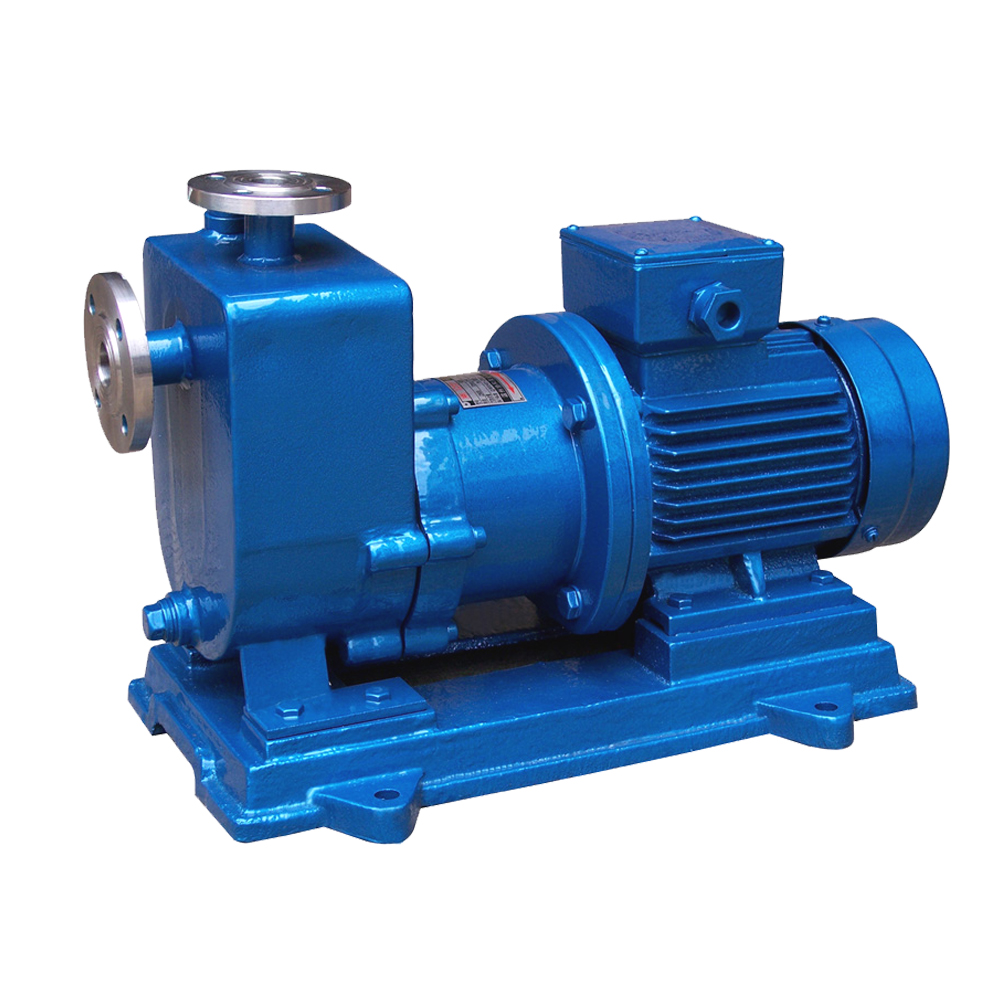

产品名称:ZCQ型自吸式磁力驱动泵

产品型号:ZCQ型

产品报价:¥咨询

产品特点:ZCQ型自吸式磁力驱动泵结构紧凑,外形美观,噪音低,运行可靠,ZCQ型自吸式磁力驱动泵维修方便,广泛用于石油、化工、制药、电镀、印染、食品、科研等单位抽送酸、碱、油类及稀有贵重液体、毒液、挥发性液体,以及循环水设备配套,特别是易漏、易燃、易爆液体的抽送。

ZCQ型自吸式磁力驱动泵的详细资料:

ZCQ型自吸式磁力驱动泵产品概述:
    ZCQ型自吸式磁力驱动泵(简称磁力泵)是将永磁联轴器的工作原理应用于离心泵的产品,设计合理,具有全密封,无泄漏,耐腐蚀的特点.磁力泵结构紧凑,外形美观,体积小,噪音低,运行可靠,使用维修方便.可广泛应用于化工,制药,石油,电镀,食品,电影照相洗印,科研机构,国防工业等单位抽送酸,碱液,油类,稀有贵重液,镀液,挥发性液体,以及循环水设备配套.特别是易燃,易爆,挥发性液体的抽送,选用此泵则更为理想.

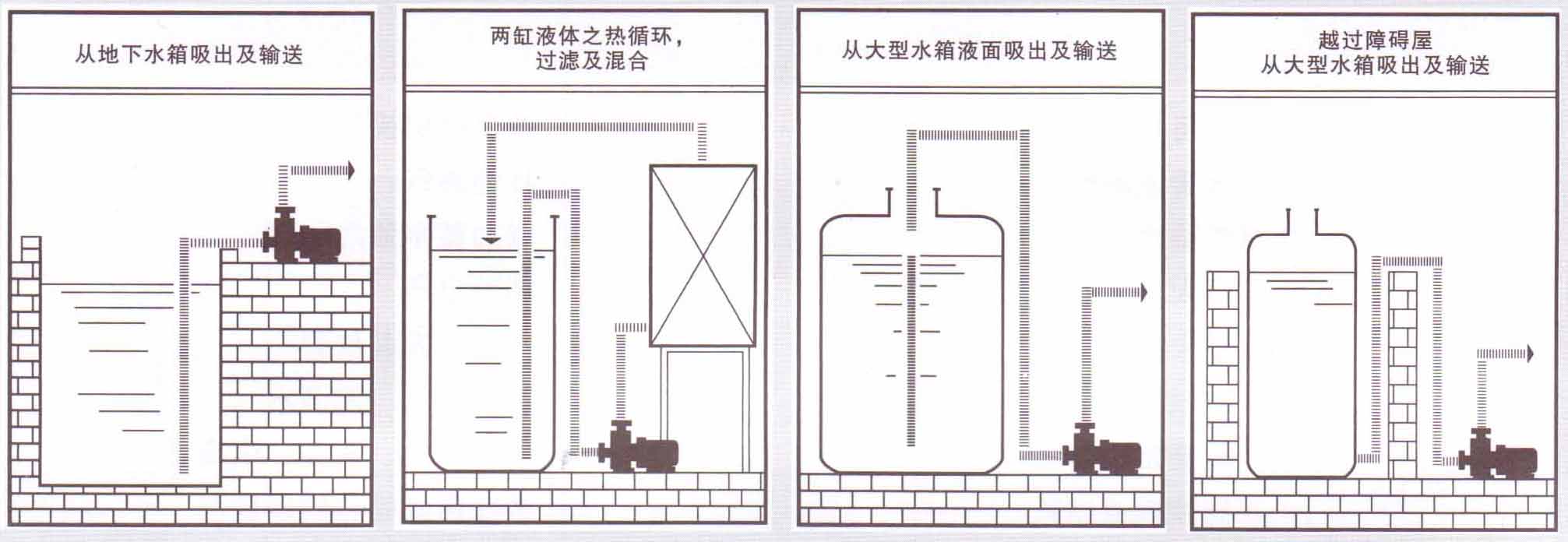

 ZCQ型自吸式磁力驱动泵使用范围:
        ZCQ型自吸式磁力驱动泵结构紧凑,外形美观,体积小,噪音低,运行可靠,使用维修方便,可广泛用于石油、化工、制药、电镀、印染、食品、科研等单位抽送酸、碱、油类及稀有贵重液体、毒液、挥发性液体,以及循环水设备配套,特别是易漏、易燃、易爆液体的抽送。

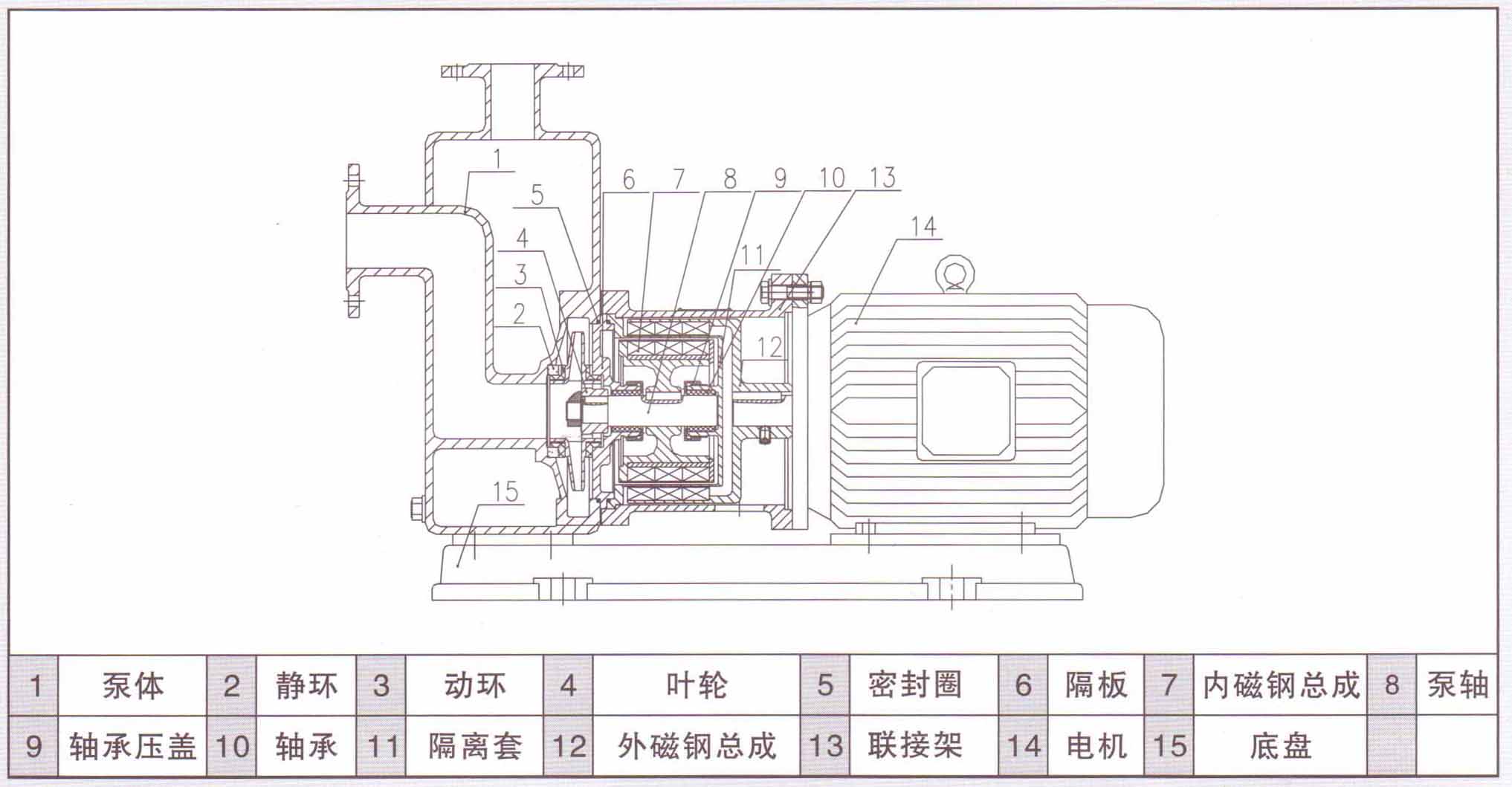

ZCQ型自吸式磁力驱动泵结构说明:

1
泵体
6
前后轴承
2
止回阀
7
前后轴承
3
静环
8
内磁钢总成
4 叶 轮 9 隔离套
5 密封圈

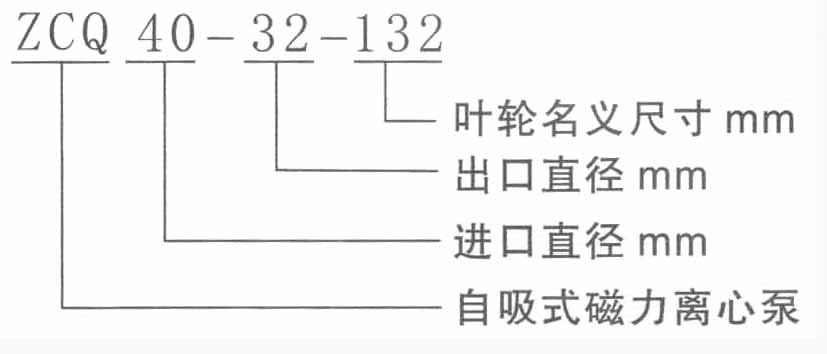

ZCQ型自吸式磁力驱动泵型号意义:

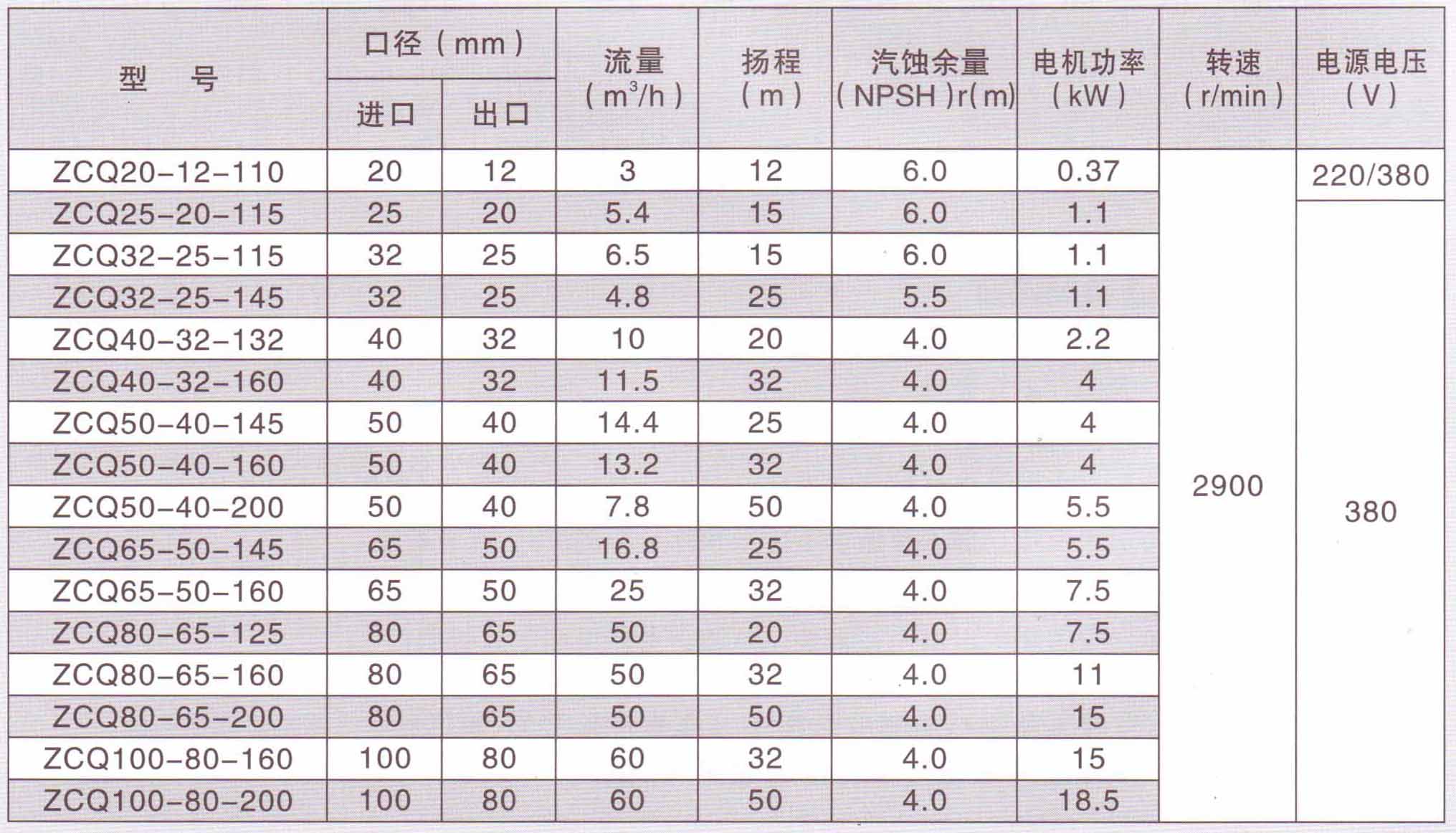

ZCQ型自吸式磁力驱动泵的性能参数表
型    号
口径
扬程
m
流量
L/min
电机功率
KW
转速
r/min
电压
V
自吸性能
m/3分
进口
mm
出口
mm
ZCQ25-20-115
25
20
15
110
1.1
2900
380
4
ZCQ32-25-115
32
25
15
110
1.1
2900
380
4
ZCQ32-25-145
32
25
25
110
1.1
2900
380
4
ZCQ40-32-132
40
32
20
180
2.2
2900
380
4
ZCQ40-32-160
40
32
32
180
4
2900
380
4
ZCQ50-40-145
50
40
25
240
4
2900
380
4
ZCQ50-40-160
50
40
32
220
4
2900
380
4
ZCQ65-50-145
65
50
25
280
5.5
2900
380
4
ZCQ65-50-160
65
50
32
450
7.5
2900
380
4
ZCQ80-65-125
80
65
20
800
7.5
2900
380
4
ZCQ80-65-160
80
65
32
800
15
2900
380
4
ZCQ100-80-160
100
80
32
1500
22
2900
380
4
注:泵体材质不锈钢(1Cr18Ni9Ti)
