衬氟隔膜泵控制阀由主阀和外装附件组成。其中，主阀包括阀体、压板及膜片、大阀板、缓闭阀板、阀座、阀杆组件等部件。板用阀杆组件与压板及膜片连接一起，膜片压紧在阀盖与膜片座之间，膜片的上下运动带动缓闭阀板上下升降。阀杆穿过大阀板的中心孔，因之大阀板可以在一定的范围内沿阀杆滑动。平时，在自重和上部压紧弹簧的压力下压紧在阀座上，液位计使阀门处于关闭状态。控制阀的外装附件安电动隔膜泵装在阀门膜片两侧与阀门进、出水管上，膜片的下腔与阀门进水侧的连接管上装设控制阀、过滤器和一只特制的逆止阀。膜片的上腔与阀门的出水侧的连接管上只设过滤器和一只控制阀。主阀内大阀板和缓闭阀板的运动和所处的位置决定了工作状态的变化和启闭。阀门的外装附件和管路随时把阀门前后的压力变化传递到阀门内由膜片分成的上腔和下腔，控制大阀板和缓闭阀板的运动，并可以通过调整附件改变大阀板与缓闭阀板的运行速度，使阀门的开启与缓闭时间处于规定的范围内。

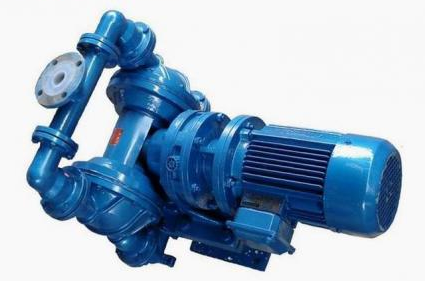

　　衬氟隔膜泵是目前国内颖的一种采用压缩空气为动力源，通过气阀往复运动分配空气，带动隔膜挤压输送介质的容积式泵，集杂质泵、自吸泵、泥浆泵、屏蔽泵、潜水泵等输送机械的优点。该系列产品以优质HT200铸铁为外壳，具有良好的物理性能，以聚四氟乙烯为内衬材料，可适用于除熔融态碱盐以外的任何酸、碱及各类有机溶剂，应用范围极其广泛系列泵具有结构美观，良好的物理抗性，经久耐用等特点，对于各种腐蚀性液体、带颗粒、高粘度、易挥发、易燃、易爆、剧毒的液体、陶瓷釉浆、果浆、胶水、油轮仓底油回收、临时倒罐等液体均能予以抽光吸尽，尤其可以解决跑、冒、滴、漏及不允许空转等问题，该系列产品可利用普通干净的工业气或仪表气，在0.1公斤的低压下启动，在正常输送状况下节约用气量30%以上，是的节能性泵种，具有良好的市场前景。

　　一、衬氟隔膜泵工作原理及设计特点:

　　1、压缩空气为动力。

　　2、是一种由膜片往复变形造成容积变化的容积泵，其工作原理近似于柱塞泵，由于工作原理的特点，因此具有以下特点:

　　（1）不会过热：压缩空气作动力，在排气时是一个膨胀吸热的过程，气动泵工作时温度是降低的，无有害气体排出。

　　（2）不会产生电火花：不用电力作动力，接地后又防止了静电火花

　　（3）可以通过含颗粒液体：因为容积式工作且进口为球阀，所以不容易被堵。

　　（4）对物料的剪切力极低：工作时是怎么吸进怎么吐出，所以对物料的搅动小，适用于不稳定物质的输送

　　（5）流量可调节，可以在物料出口处加装节流阀来调节流量。

　　二、单向阀:泵头通常由两部分组成--单向阀和密封圈-柱塞杆。一般由阀体塑料或陶瓷阀座和红宝石球组成.在压力的作用下宝石球离开阀座,流动相流过单向阀;反之,在反向力的作用下,宝石球回到阀座上,此时流动相不再流过单向阀.显然宝石球与阀座之间的配合必须非常适合才能防止流动相的泄漏.为了保证单向阀不发生泄漏,一些单向阀中安装了两套宝石球和阀座,也有一些是将宝石球用一个合适的弹簧压在阀座上.在不同的应用领域,单向阀阀体的材料有所不同,例如考虑生物兼容性的系统,阀体往往采用金属钛,而不用不锈钢.为了降低成本和减少维护费用,一些生产厂商还采用了可置换式的卡套式塑料单元件,当然其功能仍保持不变。

　　柱塞杆与密封圈:柱塞杆在头内做前后的往复运动,完成将流动相吸入泵头然后再输出的过程.柱塞杆的典型材料蓝宝石,不锈钢或其他材质的柱塞杆往往用于一些特殊的领域.头内的密封圈是防止流动相从柱塞杆的周围流走而设计的。
