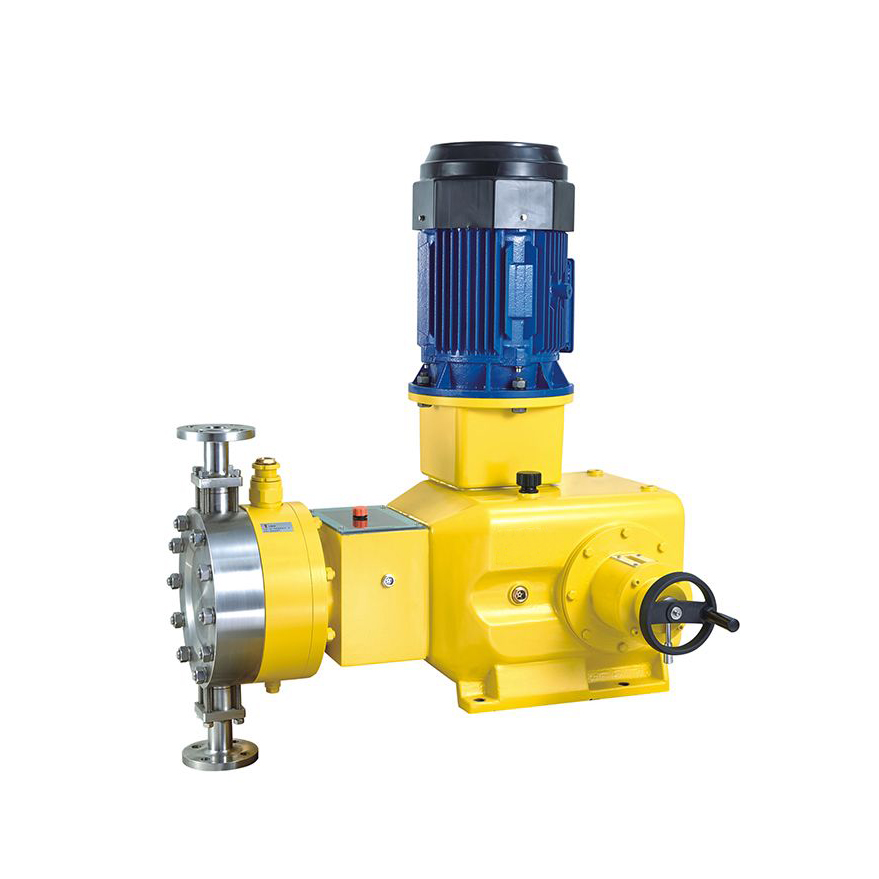

装配液压隔膜计量泵的过程中,有哪些事项是要我们引起注意的

发布时间:2021/5/12 17:10:43浏览:124次

  液压隔膜计量泵的起动准备工作:
  在起动计量泵前,请仔细检查以下几个步骤:
  (1)、油箱中油位等于或略高于指示油位。
  (2)、将流量调节旋钮设定在大流量的30-40%。
  (3)、确保进、出口管路已畅通。释放排出管路的背压以排尽空气。
  液压隔膜计量泵泵头部分
  1、拆下泵头上8个M8内六角螺钉,卸下泵头,若要更换止回阀在泵头拆下前可用扳手拧下止回阀;
  2、取出隔膜固定盘,注意为不锈钢材质(一边),45钢(油缸一边),装配时请注意不能弄反;
  3、取出膜片检查有无破损,以决定是否更换。一般建议拆卸以后重新更换。
  流量调节部分
  1、拆下指示盘)上螺钉2-M4,将指示盘拆下;
  2、逆时针旋转调节旋钮,使调节螺杆带着控制杆一起往外,应小心平直往外拉出,注意用力不要过猛,以免控制杆弯曲变形。直至调节螺杆脱离调节螺母,将调节螺杆连同控制杆一同取出;
  3、用扳手逆时针旋松调节螺母并取出;
  4、用带钩工具,钩出密封板。
  装配顺序与以上顺序相反。装配过程中须注意以下几点:
  1、更换膜片时,须将膜片正确安装在密封槽上,泵头上各螺钉均匀旋紧,保证膜片将液压腔与介质腔绝对隔开,以防泄漏;
  2、安装蜗杆时,要注意轴向间隙,可以通过调节电机支架与箱体间密封垫厚度来调整。间隙过大,容易使轴产生窜动,若间隙过小,则易使轴承发热;
  3、安装蜗轮时,注意调整蜗轮与蜗杆的啮合间隙,通过调整垫片进行调整,直至用手旋转蜗杆时蜗轮转动比较灵活,无轻重现象;
  4、安装止回阀时注意换用新的密封垫,且方向绝不能装反,否则在起动泵时将对泵造成损害。
  5、所有O型密封圈拆卸一次后均换用新件。计量泵装配并安装好后,按操作规程进行调试,直至满足使用要求。
