玻璃钢耐腐蚀泵的诞生重新点燃了腐蚀泵行业的新希望

发布时间:2014/5/23 11:17:25浏览:2585次

  玻璃钢耐腐蚀泵接触介质的部件,采用聚乙烯醇缩丁醛改性酚醛玻璃纤维增强塑料,经高温模压成形的玻璃钢制件,耐酸碱性优良。主要用于石化、冶炼、染料、印染、农药、制药、稀土、化肥等行业,输送不含固体颗粒,不易结晶,温度不高于100℃的各种非氧化性酸腐蚀介质必不可少的理想设备。结构设计先进合理,标准化程度高,零件通用性,互换性强,拆卸检修十分方便。接触介质的部件,采用聚乙烯醇缩丁醛改性酚醛玻璃纤维,经高温模压成形的酚醛玻璃钢制件。产品具有轻质、高强、不变形、耐温、耐腐蚀等优良性能。在防腐方面可部分替代含钼不锈钢,钛及钛合金等贵重金属。

  一、装置说明

  耐腐蚀离心泵是我公司的主营产品之一,我公司以专业的技术制造出高质量的产品,深受广大顾客的信赖。下面介绍一下玻璃钢耐腐蚀泵的装置说明:

  1.装置时管路重量不应加在水泵上,应有各自的支承体,以免使变形影响运行性能和寿命。

  2.泵与电机是整体结构,装置时无需找正,所以装置时十分方便。

  3.装置时必需拧紧地脚螺栓,以免起动时振动对泵性能的影响。

  4.装置水泵前应仔细检查泵流道内有无影响水泵运行的硬质物(如石块、铁粒等)以免运行时损坏叶轮和泵体。

  5.为了维修方便和使用安全,进出口管路上各装置一只调节阀及在泵入口附近装置一只压力表,以保证在额定扬程和流量范围内运行,确保泵正常运行,增长水泵的使用寿命。

  6.用于吸程场合,应装有底阀,并且进口管路不应有过多弯道,同时不得有漏水,漏气现象。

  7.排出管路如逆止阀应装在闸阀的外面。

  8.装置后拨动泵轴,叶轮应有摩擦声或卡死现象,否则应拆开检查原因。

  9.泵的装置方式分为硬性联接和柔性联接装置。

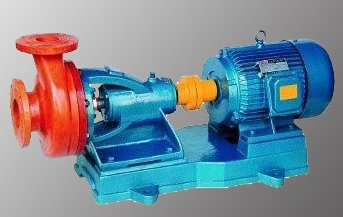

玻璃钢耐腐蚀泵

  二、各型号说明:

  S型、FS型、SL型、SY型、WSY型、FSY型系列,其接触液体的过流部件均采用聚乙烯醇缩丁醛、改性酚醛玻璃纤维材料经高温模压而成,具有良好的耐腐蚀,耐温性能高、重量轻、比强度高、不变形等。轴封采用普通型和耐颗粒型机封二种(液下泵不用机械密封)结构合理,消耗功率少。

  轴封:采用WB2型外装式F4波纹机械密封,密封可靠,密封可靠,使用时间长。

  传动:泵通过爪型弹性联轴器,由电动机直接驱动。

  三、结构特点

  主要零部件有泵体、泵盖、叶轮、轴、托架、联轴器等。轴承为滚动轴承,采用稀油润滑,油的牌号不低于20号机油。

  泵的旋转方向:从原动机端看泵,转子为逆时针方向旋转。

  1、 泵和电动机的联接方式有两种:

  1) 托架直联式:直接用爪型联轴器与电动机联接。分后开门和前开门。

  2) 接轴同体式:泵与电动机接轴通体,省去了托架和联轴器等,其特点是结构紧凑,体积小,重量轻。

  2、 轴封

  用两种不同的密封方式:软填料密封和单端面机械密封。采用何种密封形式,由用户需要决定,如用户无要求,一般按照软填料密封供货。

  3、使用机械密封时因注意的事项:

  拆卸装配机械密封过层中应该仔细,不许动用手锤、扁铲,以免破坏动、静环及密封圈。动、静环的密封端面不能划伤,应保持密封腔及密封件的清洁。
