耐腐蚀隔膜泵是一种新型输送机械

发布时间:2014/3/11 14:26:24浏览:2301次

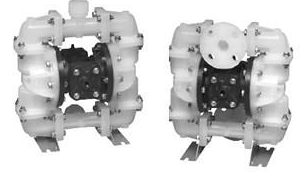

  耐腐蚀隔膜泵是一种新型输送机械,采用压缩空气为动力源,对于各种腐蚀性液体,带颗粒的液体,高粘度、易挥发、易燃、剧毒的液体,均能予以抽光吸尽。其性能参数与联邦德国的 WLLDENPVMPS、美国的MARIOWPUMPS相近.博禹目前已形成系列化生产,共有八种规格直径QBY10mm3/8"、QBY15mm1/2、QBY25mm1、QBY40mm11/2、QBY50mm2"、¢QBY65mm21/2"、¢QBY80mm3"、¢QBY100mm4"。四种材质、铝合金、铸铁、工程塑料、不锈钢。根据不同液体介质分别采用丁晴橡胶、氯丁橡胶、氟橡胶、聚四氟乙烯。以满足不同用户的需要。自1986年投产以来,已被国内一千多家石油、化工、电子、陶纺织系统单位采用,安置在种特殊场合,用来抽送各种常规泵不能抽吸的介质,均取的了满意的效果。

  一、耐腐蚀隔膜泵主要特点

  1、不需灌引水,吸程高达7m,扬程达50m,出口压力≥6kgf/cm2;

  2、流动宽敞,通过性能好,允许通过大颗粒直径达10mm。抽送泥浆、杂质时,对泵磨损甚微;

  3、扬程、流量可通过气阀开度实现无级调节(气压调节在1-7kgf/cm2之间);

  4、无旋转部件,没有轴封,隔膜将抽送的介质与泵的运动部件、工作介质完全隔开,所输送的介质不会向外泄漏。所以抽送有毒、易发挥或腐蚀性介质时,不会造成环境污染和危害人身安全;

  5、不必用电,在易燃、易爆场所使用安全可靠;

  6、可以浸没在介质中工作;

  7、作用方便、工作可靠、开停只需简单地打开和关闭气体阀门,即使由于意外情况而长时间无介质运行或突然停机,也不会因此而损坏,不旦超负荷,泵会自动地停机,具有自我保护性能,当负荷恢复正常后,又有自动启动运行;

  8、泵结构简单、易损件少,该泵结构简单,安装、维修方便,泵输送的介质不会接触到配气阀,联杆等运动部件,不象其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降;

  9、可输送较粘的液体(粘度在1万厘泊以下);

  10、无须用油润滑,即使空转,对泵也无任何影响,这是该泵一大特点。

  二、主要用途

  1、吸花生酱、泡菜、土豆泥、小红肠、果酱苹果浆、巧克力等。

  2、吸油漆、树胶、颜料。

  3、粘合剂和胶水、全部种类可用气动隔膜泵吸取。

  4、各种瓦、瓷、砖器及陶器釉浆。

  5、油井钻好后,用气动隔膜泵吸沉积物及灌浆。

  6、吸各种乳剂和填料。

  7、吸各种污水。

  8、为油轮,驳船清仓吸取仓内污水。

  9、啤酒花及发酵粉稀浆、糖浆、糖密。

  10、吸矿井、坑道、隧道、选矿、矿渣中的积水。气动隔膜泵吸水泥灌浆及灰浆。

  11、各种橡胶浆。

  12、各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。

  13、各种剧毒、易燃、易挥发液体。

  14、各种强酸、强碱、强腐蚀液体。

  15、各种高温液体高可耐150℃。

  16、作为各种固液体分离设备的前级送压装置。

  三、工作原理

  在两个对称工作腔中,各装有一块有弹性的隔膜6,联杆将两块隔膜结成一体,压缩空气从泵的进气接头1进入配气阀 3后,推动两个工作腔内的隔膜,驱使联杆联接的两块隔膜同步运动。与此同时,另一工作腔中的气体则从隔膜的背后排出泵外。一旦到达行程终点。配气机构则自动地将压缩空气引入另一个工作腔,推动隔膜朝相反方向运动,这样就形成了两个隔膜的同步往复运动。每个工作腔中设置有两个单向球阀4,往复运动,造成工作腔内容积的改变,迫使两个单向球阀交替地开启和关闭,从而将液体连续地吸入和排出。
