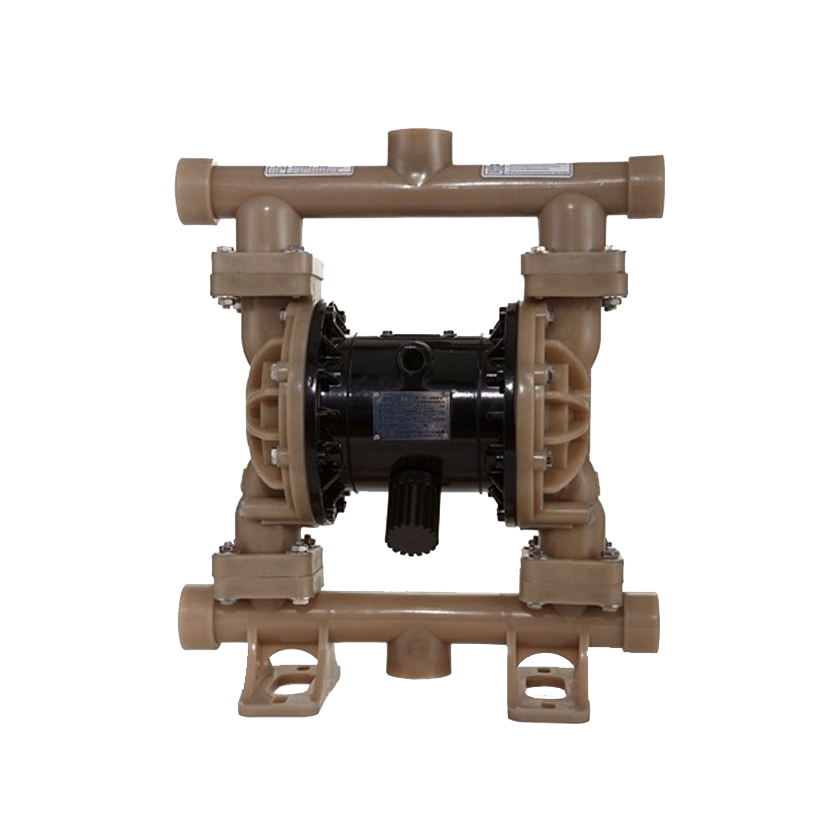

衬氟隔膜泵无轴封无泄漏

发布时间:2018/2/5 13:18:12浏览:1828次

  衬氟隔膜泵工作原理:
  有两个对称的工作腔,各装有一块弹性隔膜,连杆轴将两块隔膜联接,当压缩空气由进气接头经配气阀进入A工作腔推动隔膜,该腔进口球阀关闭,出口球阀打开,液体排出,于此同时,B腔隔膜由连杆轴驱动背面气体排入大气,出口球阀关闭,进口球阀打开,液体被吸入。当行程到达终点,配气阀将气体导入B工作时,情况同前述相反,B腔排出液体,A腔吸入液体。如此反复,泵不断吸入排出液体。
  衬氟隔膜泵性能特点:
  1、无轴封、无泄漏、流道宽敞,所以输送含颗粒,高粘度(粘度可达1万厘泊),易挥发和腐蚀性介质时,不会造成环境污染和危害人身安全。
  2、无旋转部件,通过性能好,允许通过大颗粒直径达10mm。液体无剪切流动,泵自身部件磨损小。对输送物损伤小,可输送污泥和生命体如小鱼苗之类。
  3、不需灌引水,自吸能力强,吸程高达7m,长时间干呼吸,对泵不损坏。一旦超负荷,泵便会自动停机,负荷恢复正常时,能自动启动运行,具有自我保护功能(电动泵无此功能)。
  4、扬程达50m,电动泵达30m,出口压力大可达0.6mpa。扬程、流量可通过气阀开度实现无级调节,气压调节在1-7kgf/cm2之间。电动泵无此功能,进口需装调节阀控制。
  5、可以浸没在介质中工作,无电源通过,安全可靠(电动泵无此性能)。
  6、不需电源,更适合易燃、易爆场合的介质输送。
  操作注意事项:
  (1)开停车负荷操作:气动隔膜泵是由变频电机驱动,若开停车负荷过大或过小、为尽量避免以上情况的出现,硬性规定开停车负荷都控制在30%左右,并在仪表中设置使增减负荷都必须在一段时间内才能完成,有效的从工艺上做到了对变频器的维护。
  (2)仪表空气及润滑油压力系统操作 气动隔膜泵的仪表空气和润滑油压力都与主电机设有联锁,推进液的注油、排油阀为气闭阀,要始终维持一定的空气压力,两阀的小动作压力不低于0.4MPa ,所以仪表空气压力一般维持在015MPa以上,即使停泵后也不停仪表空气,以免推进液腔内的液体不够或过量,供给阀门的空气是经过过滤、油雾化的。气动隔膜泵在运行中,润滑油压力应不低于压力联锁值(0115MPa) ,且润滑油出口过滤器压差不能太大,润滑油流量窥镜内的钢球应处于上限位置,调节此流量时调节幅度不能太大,以免瞬间流量过大使压力下降太快引起联锁跳车。
  通过以上工艺改进及对操作要点的熟练掌握,运行时始终有一个稳定的工艺环境,运行一年多来,仅有一次因电气原因跳车,做到了长周期、安全高效运行。
