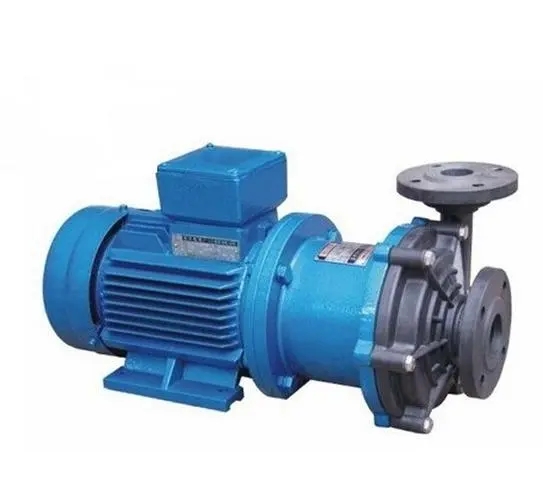

产品名称:CQF型工程塑料磁力泵

产品型号:CQF型

产品报价:¥咨询

产品特点:上海上沃流体科技有限公司是国内外专业的CQF型工程塑料磁力泵供应商,主导产品CQF型工程塑料磁力泵产品,公司具有良好的市场信誉,专业的销售和技术服务团队,熟悉并了解CQF型工程塑料磁力泵系列市场行情,欢迎来电来涵洽谈交流!

CQF型工程塑料磁力泵的详细资料:

CQF型工程塑料磁力驱动泵产品概述:

  CQF型工程塑料磁力驱动泵(简称磁力泵),是将永磁联轴器的工作原理应用于离心泵的产品,主要材料增强聚丙稀工程塑料。设计合理,具有全密封、无泄漏、耐腐蚀的特点。
  工程塑料磁力泵以静密封取代动密封,使泵的过流部件处于完全密封状态,彻底解决了其他泵机械密封无法避免的跑、冒、滴之弊病。磁力泵选用耐腐蚀、高强度的工程塑料、钢玉陶瓷、工程塑料等作为制造材料,因此它具有良好的抗腐蚀性能,并可以使被输送介质免受污染。

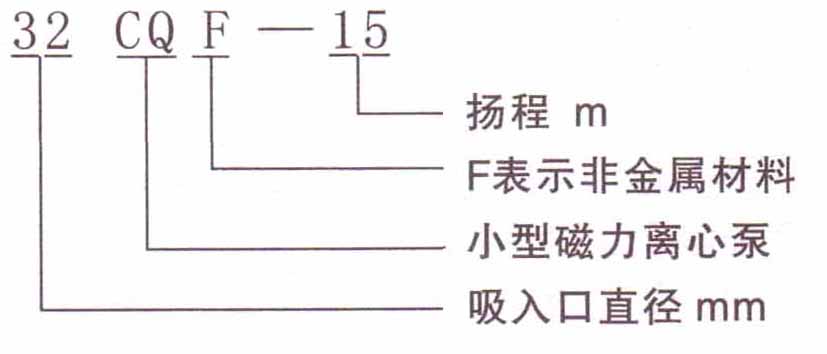

CQF型工程塑料磁力驱动泵型号意义:

CQF型工程塑料磁力驱动泵使用范围:

    磁力泵结构紧凑、外形美观、体积小、噪音低、运行可靠、使用纵方便。可广泛应用于化工、制药、石油、电镀、食品、电影照相洗印、科研机构、国防工业等单位抽送酸、碱液、油类、稀有贵重液、毒液、挥发性液体,以及循环水设备配套、过滤机配套。特别是易漏、易燃、易爆液体物抽送,选用此泵则更为理想。

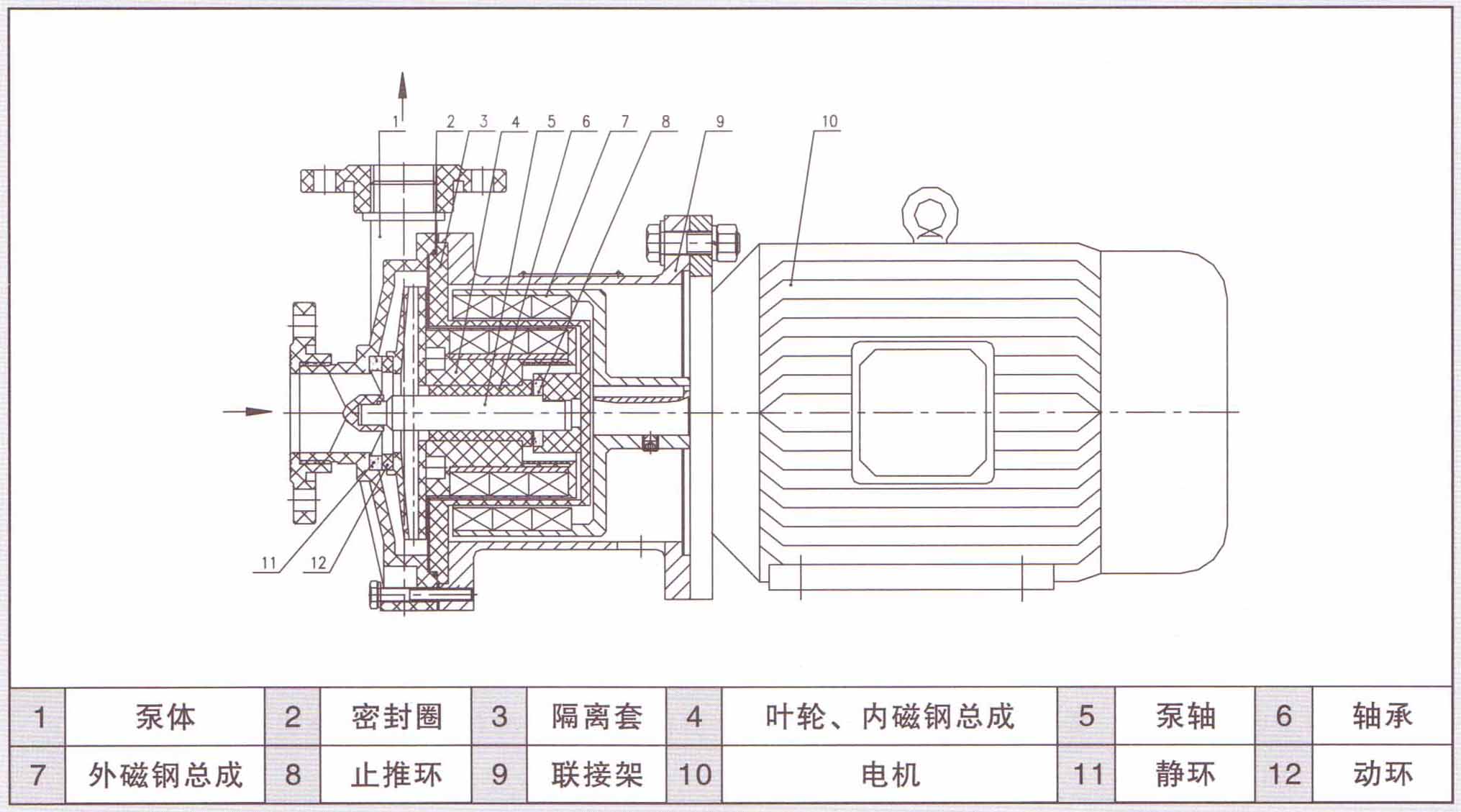

CQF型工程塑料磁力驱动泵结构说明:

1
泵 壳
2
静 环
3
动 环
4
叶 轮
5
密封圈
6
隔 板
7
隔离套
8
外磁钢总成
9
内磁钢总成
10
泵 轴
11
轴 套
12
联接架
13
电 机







噪 音 低:两个低噪音轴承支撑下的水泵,运转平衡,除电机微弱声响,基本无噪音。
故障率低:结构简单合理,关键部分采用国际一流品质配套,整机无故障,工作时间大大提高。
维修方便:更换密封、轴承、简易方便。
占地更省:出口可向左、向右、向上三个方向,便于管道布置安装,节省空间。

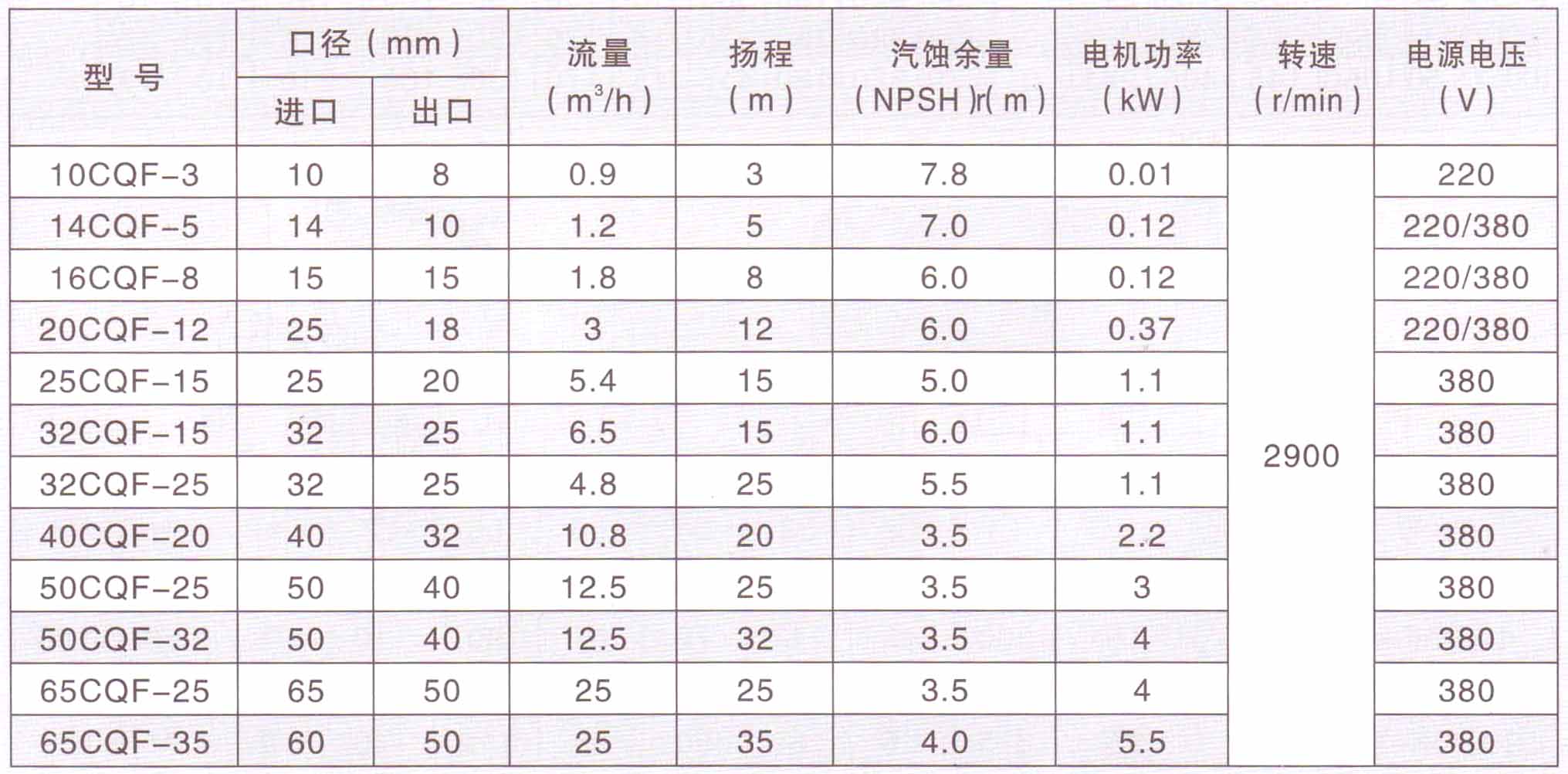

 CQF型工程塑料磁力驱动泵性能参数:

型号
口径
扬程
(m)
流量
电机功率
(KW)
转速
(r/min)
电压
(V)
吸程
(m)
进口
(mm)
出口(mm)
(L/min)
(m3/h)
10CQF-3
10
8
3
19
1.14
0.025
2850
220
2.5
14CQF-5
14
10
5
20
1.2
0.12
2900
380/220
3
16CQF-8
16
12
8
25
1.5
0.18
380/220
3
20CQF-12
20
14
12
50
3
0.37
380/220
4
25CQF-15
25
20
15
110
6.6
1.1
380
4
32CQF-15
32
25
15
110
6.6
1.1
4
32CQF-25
32
25
25
110
6.6
1.1
4
40CQF-20
40
32
20
180
10.8
2.2
6
50CQF-25
50
40
25
240
14.4
4
6
50CQF-32
50
40
32
220
13.2
4
6
