CQG型高温磁力泵

详细介绍

CQG型耐高温磁力泵产品概述:

CQG型耐高温磁力驱动泵(耐温≤250℃)(简称磁力泵)通常由电机,磁力偶合器水冷却装置和耐腐蚀离心泵四大部分组成,其主要特点是利用磁力偶合器传递动力,无泄漏。当电动机带动磁力偶合器的外磁钢旋转时,磁力线穿过了间隙和隔离套,作用与内磁钢上,使泵转子与电动机同步旋转,无机械接触地传递扭矩。在泵的动力输入端,由于液体被封闭在静止的隔离套内,没有动密封,磁力偶合器的磁性材料采用了高温介质而保持磁力扭矩。在电机与磁力偶合器之间加装了水冷却装置,防止泵送高温介质之热量传导至电机。以保持电机的正常运转,从而输送高温介质。


耐高温磁力泵启动前的准备工作:
1、对电机和泵进行检查,确保各部分应完好无损,泵内应无杂质;
2、泵的吸入和吐出管路应另设支架支撑,严禁将泵体当作支撑点;
3、用手转动联轴器,确认有无碰、擦现象,转动是否灵活,确认有无左右串动现象;
4、严禁抽取带有颗粒的介质;
5、为防止杂质进入泵内,在进口处应设过滤器,过滤器面积应大于管路横截面积的3至4倍;
6、扬程高的泵应在出口管路上安装逆止阀,以防止突然停机的水锤破坏;
7、必须保证泵的安装高度符合泵的汽蚀余量,并考虑管路损失及介质温度;
8、接通电源,点动确认泵的转向是否正确;
启动和运行:
1、启动前应将泵内灌满需要输送的液体(泵在吸上的情况下),关闭出口阀;
2、启动泵,确认泵的声音及振动有无异常,机组试运行5——10分钟,如无异常则可正常投入运行;
3、在确认无异常的情况下打开泵的出口阀;
4、运行过程中,注意确认吸入端过滤器的前后压力差,压力差增加时,表示过滤器上有异物堵塞,要停止泵运行,对粗滤器进行清洗。
5、泵的各部分温度是否正常;



使用注意事项:
1、因轴承的冷却和润滑是靠被输送的介质,所以优良禁止空动转,同时避免在工作中途停电后再启动时所造成时空载运转。
2、被输送介质中,若含有固体颗粒,泵入口要加过滤网:如含有铁磁质微粒,需加磁性过滤器。
3、泵在使用中环境温度应小于40℃,电机温升不得超过75℃。
4、被输送的介质及其温度应在泵材允许范围内。工程塑料泵的使用温度<60℃,金属泵的使用温度<100℃,输送吸入压力不大于0.2mpa,*大工作压力1.6mpa、密度不大于1600kg/m3,粒度不大于30×10-6m2/s的不含硬颗粒和纤维的液体。
5、对于输送液为易沉淀结晶的介质,使用后应及时清洗,排净泵内积液。
6、泵运行1500小时后,应拆检轴承和端面动环的磨损情况,并更换不宜再用的易损件。
7、泵内外磁性联轴器采用高性能永磁材料,可能对下列器件产生潜在危害,请将下列器件与本系列泵保持距离。如:心脏起博器,信用卡及其它、计算器、计算机磁盘、手表等。

使用范围:

适用与石油、化工、制药、冶炼、电镀、环保、食品、影视洗印、水处理、国防等行业。 是输送高温类易燃、易爆、挥发、有毒、稀有贵重液体和各类腐蚀性液体的设备。适用与输送温度不超过280度,密度不大于1840千克/立方米,粘度不大于30cm/s的不含硬颗粒和纤维的液体。

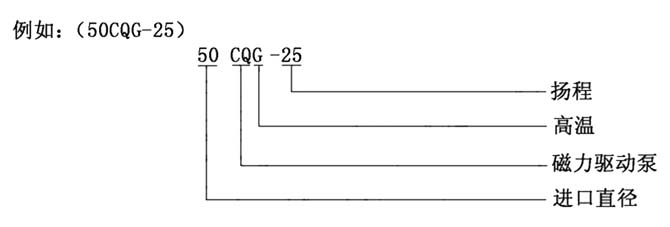

型号意义:

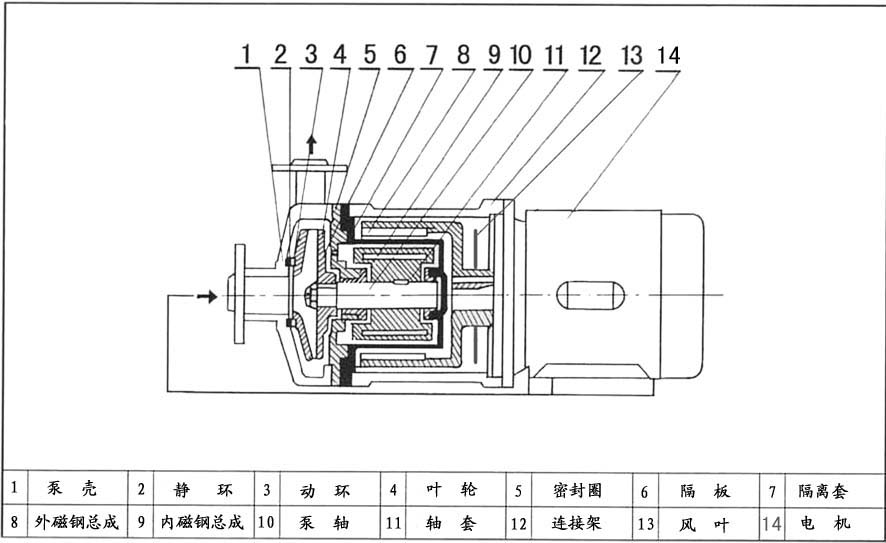

结构图:

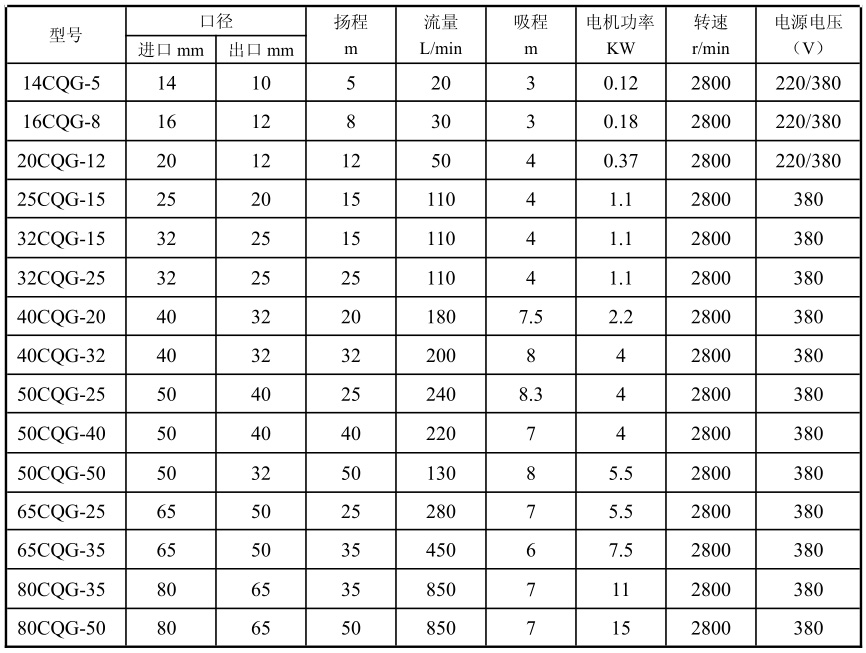

性能参数:
