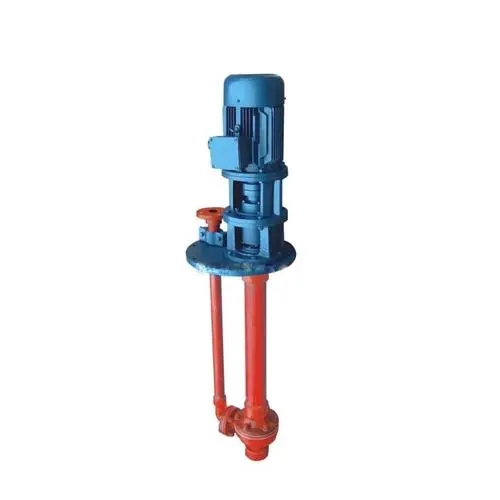

FSY型玻璃钢耐腐蚀液下泵

详细介绍

FSY型玻璃钢耐腐蚀液下泵产品概述:
  立式玻璃钢液下泵分为WSY型、FSY型两种型式的泵,1.WSY型立式玻璃钢液下旋涡泵。2.FSY型立式玻璃钢液下离心泵,因伸入贮罐,贮槽的深度长短不同,设计液下深度800mm--3000mm之间选择。只要液体高于泵体,即可不灌液而起动送液,平盖板下设有泄漏孔,液体不会向贮罐外泄漏。
本泵与介质接触的零部件,系用聚乙烯醇缩丁醛改性酚醛玻璃纤维,经高温模压成型的酚醛玻璃钢制件,联接管、出液管采用半干法卷制工艺制成的酚醛玻璃钢管,叶轮轴套的装配均用酚醛胶泥和泵轴粘成一体,液下各部装配均用酚醛胶泥粘结,伸入液下无金属与介质接触。
在传动和旋转方向:泵通过爪型弹性联轴器由电动机直接驱动,从电动机端看泵为顺时针方向旋转。


起动与停止
1、检查泵轴向间隙是否已经调整好(扳动联轴器无摩擦声)
2、油标注入钙基黄油
3、观察安装基础是否已经稳固,各部件螺栓是否拧紧。
4、起动电机,打开压力表旋塞,当泵以全转数工作时,调节闸阀开度到需要范围。
5、检查电机旋转方向是否正确
6、长期停止运行时,应将泵拆开,擦拭干净,涂上防锈油妥善保存。
7、停止工作时,应先停止电动机,然后闭上压力表旋塞。
运转
1、在工作一个月内,或运转100小时后,应更换电机支承油杯内的黄油,以后每工作2000小时后更换一次。
2、油杯内应注满钙基黄油,保证轴承能正常润滑。
3、注意泵轴承温度,不应超过外界温度35度但不应大于75度。
4、玻璃钢液下泵动转过程中,如发现噪声或不寻常的声音时,应立即停车检查。
5、工作6小时时,应检查机封,根据磨损程度予以检修或更换,否则将导致泵轴及轴承的损坏。
6、定期检查弹性联轴器,注意电机轴承温升。
7、每工作2000小时应进行周期检查,叶轮、泵体(或泵盖)之间间隙的摩损不能过大,间隙的大值不得超过1.5毫米,如超过可更换叶轮或前盖。


主要用途:
用于化工、石化、冶炼、染料、农药、制药、稀土、化肥等行业,在贮罐上输送不含悬浮固体颗粒,不易结晶,温度不高于100℃的各种非氧化性酸(盐酸、稀硫酸、甲酸、醋酸、丁酸)等腐蚀介质的设备。
型号意义:



性能参数
型号
流量Q
扬程H
(m)
转速n
(r/min)
功率N
(Kw)
叶轮直径D
(mm)
吸上高度
(Hs)
(m3/h)
(L/S)
25WSY-22
a
2.88
4.05
6.48
0.80
1.12
1.80
22
18
15
2900
2.2
120
800
3000
25WSY-30
2.88
6.48
9.00
0.80
1.80
2.52
30
20
15
2900
3
120
40WSY-258
5.76
8.10
13.32
1.60
2.24
3.70
25
20
15
2900
4
142
40FSY-22
8.10
15.84
20.00
2.24
4.4
5.50
22
18
15
2900
3
140
40FSY-18
6.48
15.00
21.60
1.80
4.17
6.00
18
15
12
2900
2.2
132
40WSY-50
b
6.48
8.64
14.40
1.80
2.40
4.00
50
45
35
2900
7.5
144
40FSY-35
10
20
30
2.8
5.5
8.3
34
30
24
2900
4
162
50FSY*35
30
45
55
8.3
12.5
15.1
35
32
28
2900
7.5
182
50FSY-35A
25
35
45
7.0
9.7
12.5
26
25
22
2900
5.5
168
50FSY-20
18
30
35
5.0
8.3
9.7
20
16
12
2900
4
150
80FSY-35
56
92
110
15.5
25.5
30.5
35
29
25
2900
15
184
80FSY-35A
45
69
90
12.5
19.2
25.0
26
22
19
2900
11
163

WSY型立式玻璃钢液下旋涡泵,FSY型立式玻璃钢液下离心泵的(A型)外型图
