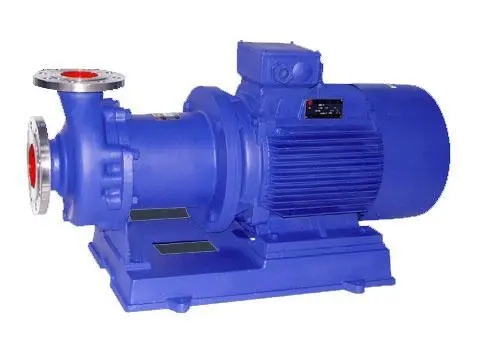

CQB型不锈钢磁力泵

详细介绍

CQB型不锈钢磁力驱动泵产品概述:
通常由电动机,磁力偶合器和耐腐蚀离心泵组成。其主要特点是利用磁力偶合器传递动力,当电动机带动磁力偶合器的外磁钢旋转时,磁力线穿过问隙和隔离套,作用于内磁钢上,使泵转子与电动机同步旋转,无机械接触地传递扭矩。在泵轴的动力输入端,由于液体被封闭在静止的隔离套内,没有动密封。


产品用途:
适用于石油、化工、制药、冶炼、电镀、环保、食品、影视洗印、水处理、国防等行业,是输送易燃、易爆、挥发、有毒、稀有贵重液体和各种腐蚀性液体的设备。适用于输送吸入压力不大于0.2MPa,大工作压力1.6MPa,温度不超过100℃,密度不大于1600kg/m3,粘度不大于30×10-6m2/S的不含硬颗粒和纤维的液体。


不锈钢磁力泵是由磁力泵由泵、磁力传动器、电动机三部分组成。关键部件磁力传动器由外磁转子、内磁转子及不导磁的隔离套组成。当电动机带动外磁转子旋转时,磁场能穿透空气隙和非磁性物质,带动与叶轮相连的内磁转子作同步旋转,实现动力的无接触传递,将动密封转化为静密封。由于泵轴、内磁转子被泵体、隔离套完全封闭,从而彻底解决了“跑、冒、滴、漏”问题,消除了炼油化工行业易燃、易爆、有毒、有害介质通过泵密封泄漏的安全隐患,有力地保证了职工的身心健康和安全生产。然而长时间的使用后不及时维护,不正当的操作往往会导致机器问题的发生:
1、磁力泵轴承损坏。轴承采用的材料是高密度碳,如遇泵断水或泵内有杂质,就会造成轴承的损坏。圆筒形联轴器内外磁转子间的同轴度要求若得不到保证,也会直接影响轴承的寿命。
2、扬程不足。造成这种故障的原因有:输送介质内有空气,叶轮损坏,转速不够,输送液体的比重过大,流量过大。
3、磁力泵轴折断。泵轴采用的材料是99%的氧化铝瓷,泵轴折断的主要原因是,因为泵空运转,轴承干磨而将轴扭断。拆开泵检查时可看到轴承已磨损严重预防泵折断的主要办法是避免泵的空运转。
4、流量不足。造成流量不足的主要原因有:叶轮损坏,转速不够,扬程过高,管内有杂物堵塞等。

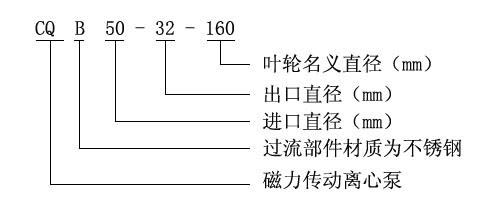

型号意义:

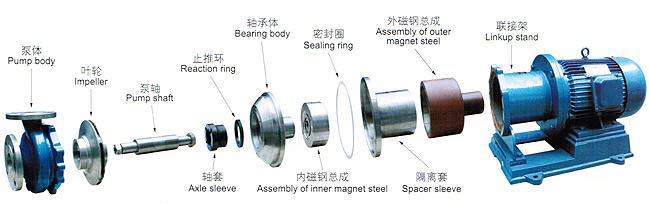

结构图:



性能参数:



型  号

流量
Q
m3/h

扬程
H
m

汽蚀余量
(NPSH)r
m

转速
n
r/min

轴功率
pa
KW

效率

%

配带电机功率KW

介质密度g/cm3

≤1

≤1.3

≤1.84

CQB32-20-125

3.2

20



2900

0.58

30

1.1

1.5

2.2

CQB32-20-160

3.2

32



2900

0.99

28

1.5

2.2

3

CQB40-25-105

6.3

12.5



2900

0.55

39

1.1

1.5

2.2

CQB40-25-125

6.3

20



2900

0.98

35

1.1

2.2

3.0

CQB40-25-160

6.3

32



2900

1.72

32

2.2

3.0

4.0

CQB40-25-200

6.3

50



2900

3.43

25

4.0

5.5

7.5

CQB50-40-85

12.5

8

3.5

2900

0.56

49

0.75

1.1

1.5

CQB50-32-105

12.5

12.5

3.5

2900

0.91

47

1.1

1.5

2.2

CQB50-32-125

12.5

20

3.5

2900

1.62

42

2.2

3.0

4.0

CQB50-32-160

12.5

32

3.5

2900

2.79

39

3.0

4.0

5.5

CQB50-32-200

12.5

50

3.5

2900

5.49

31

7.5

7.5

11

CQB50-32-250

12.5

80

3.5

2900

10.89

25

15

18.5

22

CQB65-50-125

25

20

3.5

2900

2.67

51

3.0

4.0

5.5

CQB65-50-160

25

32

3.5

2900

5.07

43

5.5

7.5

11

CQB65-40-200

25

50

3.5

2900

9.20

37

11

15

18.5

CQB65-40-250

20

80

3.5

2900

14.72

37

18.5

22

30

CQB80-65-125

50

20

4.0

2900

5.24

52

5.5

7.5

11

CQB80-65-160

50

32

4.0

2900

9.08

48

11

15

18.5

CQB80-50-200

50

50

4.0

2900

14.80

46

18.5

22

30

CQB80-50-250

50

80

4.0

2900

23.68

46

30

37

45

CQB100-80-125

100

20

4.0

2900

9.73

56

11

15

18.5

CQB100-80-160

100

32

4.0

2900

15.85

55

18.5

22

30

CQB100-65-200

100

50

4.0

2900

25.69

53

30

37

45

CQB100-65-250

100

80

4.0

2900

45.39

48

45

55

75
