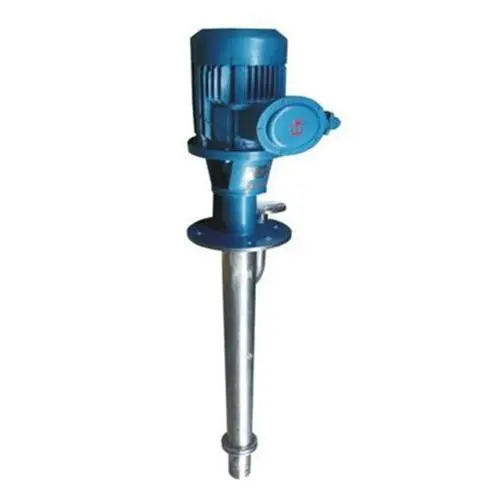

G型立式螺杆泵

详细介绍

G型立式螺杆泵产品概述:

单螺杆是按迥转啮合容积式原理工作的泵种,主要工作部件是偏心螺杆(转子)和固定的衬套(定子)。

由于该二部件的几何形状,分别形成单独的密封容腔,介质由轴向均匀推行流动,内部流速低,容积保持不变,压力稳定,因而不会产生涡流和搅动。每级泵的输出压力为0.6MPa,扬程60m(清水),自吸高度一般在6m,适用于输送介质温度80℃以下(按要求可150℃)。

因定子选用多种弹性材料制成,所以这种泵对高粘度流体的输送和含有硬质悬浮颗粒介质或含有纤维介质的输送,有一般泵种所不能胜任的特点。其流量与转速成正比。

传动可采用联轴器直接传动,或采用调速电机,三角带,变速箱等装置变速。

这种泵零件少,维修简便,转子和定子是本泵的易损件,便于装拆。
固定转速时的性能参数

型  号
流量
(m3/h)
压力
(Mpa)
允许
高转数
(r/min)
电机
功率
(kw)
必需汽
蚀余量
(m)
进口法
兰通径
(mm)
出口法
兰通径
(mm)
允许颗
粒直径
(mm)
允许纤
维长度
(mm)
G20-1
0.8
0.6
960
0.75
4
25
25
1.5
25
G20-2
1.2
1.5
G25-1
2
0.6
960
1.5
40
32
2
30
G25-2
1.2
2.2
G30-1
5
0.6
960
2.2
50
40
2.5
35
G30-2
1.2
3
G35-1
8
0.6
960
3
65
50
3
40
G35-2
1.2
4
G40-1
12
0.6
960
4
80
65
3.8
45
G40-2
1.2
5.5
G50-1
14
0.6
720
5.5
4.5
100
80
5
50
G50-2
1.2
7.5
G60-1
22
0.6
720
11
5
125
100
6
60
G60-2
1.2
15
G70-1
38
0.6
720
11
150
125
8
70
G70-2
1.2
18.5
G85-1
56
0.6
630
15
150
150
10
80
G85-2
1.2
30
G105-1
100
0.6
500
30
200
200
15
110
G105-2
1.2
55
G135-1
150
0.6
400
45
250
250
20
150



使用中的检查螺杆泵在运行过程中要经常进行检查,操作人员要严守岗位,发现问题及时处理。
检查各种仪表工作是否正常。如电流表、电压表、真空表、压力表等。若发现读数不正常或指针剧烈跳动,应及时查明原因,予以解决。
检查填料松紧度。一般情况下,填料的松紧度以每分钟能渗水12~35滴为宜。滴水太少,容易引起填料发热、变硬,加快泵轴和轴套的磨损。滴水太多说明填料过松,易使空气进入泵内,降低水泵的容积效率,甚至造成不出水。填料的松紧度可通过填料压盖螺钉来调节。
经常检查轴承温度是否正常。一般情况下轴承温度不应超过60℃。通常以用手试感觉不烫为宜。轴承温度过高说明工作不正常,应及时停机检查。否则可能烧坏轴瓦、断轴或因热胀咬死。
随时注意是否有异响、异常振动、出水减少等情况,一旦发现异常应立即停车检查,及时排除故障。
当进水池水位下降后,应随时注意进水管口淹没深度是否够用,防止进水口附近产生漩涡;经常清理拦污栅和进水池中漂浮物,以防堵塞进水口。
停车前应先关闭出水管上的闸阀,以防发生倒流,损坏机。
