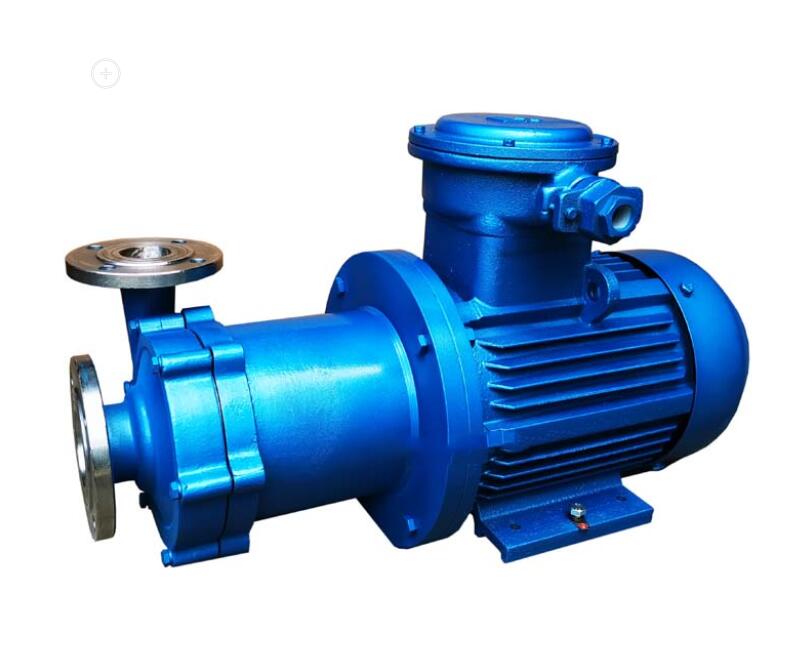

产品名称:CQ型不锈钢磁力泵

产品型号:CQ型

产品报价:¥咨询

产品特点:CQ型不锈钢磁力泵是将永磁联轴器的工作原理应用于离心泵的产品,主要材料有不锈钢、增强聚丙稀,工程塑料。CQ型不锈钢磁力驱动泵设计合理,具有全密封、无泄漏、耐腐蚀的特点。

CQ型不锈钢磁力泵的详细资料:

CQ型不锈钢磁力驱动泵产品概述:
        CQ型不锈钢磁力驱动泵(简称磁力泵)由泵、磁力传动器、电动机三部分组成。关键部件磁力传动器由外磁转子、内磁转子及不导磁的隔离套组成。当电动机带动外磁转子旋转时,磁场能穿透空气隙和非磁性物质,带动与叶轮相连的内磁转子作同步旋转,实现动力的无接触传递,将动密封转化为静密封。由于泵轴、内磁转子被泵体、隔离套完全封闭,从而彻底解决了“跑、冒、滴、漏”问题,消除了炼油化工行业易燃、易爆、有毒、有害介质通过泵密封泄漏的安全隐患,有力地保证了职工的身心健康和安全生产

CQ型不锈钢磁力驱动泵主要特点:
      磁力泵以静密封取代动密封,使泵的过流部件处于完全密封状态,彻底解决了其他泵机械密封无法避免的跑、冒、滴之弊病。磁力泵选用耐腐蚀、高强度的工程塑料、钢玉陶瓷、不锈钢等作为制造材料,因此它具有良好的抗腐蚀性能,并可以使被输送介质免受污染。

CQ型不锈钢磁力驱动泵产品用途:
      磁力泵结构紧凑、外形美观、体积小、噪音低、运行可靠、使用维修方便。可广泛应用于化工、制药、石油、电镀、食品、电-影照相洗印、科研机构、国防工业等单位抽送酸、碱液、油类、稀有贵重液、毒液、挥发性液体,以及循环水设备配套、过滤机配套。特别是漏、易燃、易爆液体的抽送,选用此泵则更为理想。

CQ型不锈钢磁力驱动泵安装和使用

      1.磁力泵应水平安装,不宜竖立,塑料泵体不得承受管路重量,对于特殊要求垂直安装的场合,电机务必朝上。 2.当抽吸液面高于泵轴心线时,起动前打开吸入管道阀门即可,若抽吸液面低于泵轴收线时,管道需配备底阀。 3.泵使用前应进行检查,电机风叶转动要灵活,无卡住及异赏声响,各紧固件要紧固。 4.检查电机旋转方向是否与磁力泵转向标记一致。 5.电机启动后,缓慢打开排出阀,待泵进入正常工作状态后,再将排出阀调到所需开度。 6.泵停止工作前,应先关闭排出阀门,然后关闭吸入管阀门。

CQ型不锈钢磁力驱动泵使用注意事项

1.防止颗粒进入

(1)不允许有铁磁杂质、颗粒进入磁力传动器和轴承摩擦副。

(2)输送易结晶或沉淀的介质后要及时冲洗(停泵后向泵腔内灌注清水,运转1min后排放干净),以保障滑动轴承的使用寿命。

(3)输送含有固体颗粒的介质时,应在泵流管入口处过滤。

2.防止退磁

  (1)磁力矩不可设计得过小。(2)应在规定温度条件下运行,严禁介质温度超标。可在磁力泵隔离套外表面装设铂电阻温度传感器检测环隙区域的温升,以便温度超限时报警或停机。

3.防止干摩擦

(1)严禁空转。

(2)严禁介质抽空。

(3)在出口阀关闭的情况下,泵连续运转时间不得超过2min,以防磁力传动器过热而失

  ZCQ型不锈钢防爆自吸磁力泵采用磁力耦合传动,不存在动密封点,因此既杜绝跑、冒、滴、漏现象,又有良好的自吸功能。ZCQ防爆自吸磁力泵是自吸泵和磁力泵的完美组合。

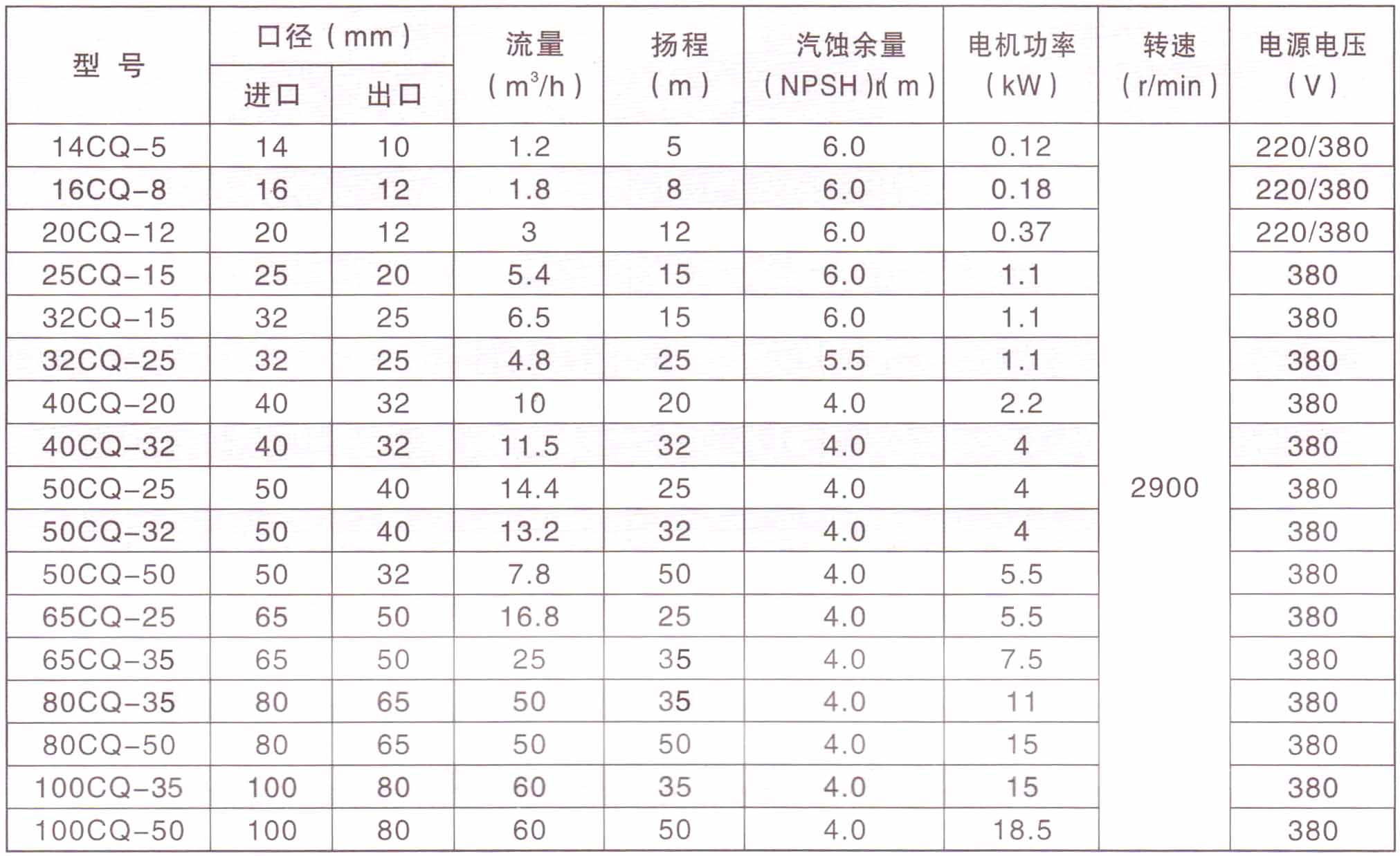

CQ型不锈钢磁力驱动泵性能参数:

型号
口径
扬程
(m)
流量
电机功率
(KW)
转速
(r/min)
电压
(V)
进口
(mm)
出口(mm)
(L/min)
(m3/h)
10CQ-3
10
8
3
19
1.14
0.025
2850
220
14CQ-5
14
10
5
20
1.2
0.12
2900
380/220
16CQ-8
16
12
8
25
1.5
0.18
380/220
20CQ-12
20
14
12
50
3
0.37
380/220
25CQ-15
25
20
15
110
6.6
1.1
380
32CQ-15
32
25
15
110
6.6
1.1
32CQ-25
32
25
25
110
6.6
1.1
40CQ-20
40
32
20
180
10.8
2.2
50CQ-25
50
40
25
240
14.4
4
50CQ-40
50
40
40
220
13.2
4
50CQ-50
50
40
50
130
7.8
5.5
65CQ-25
65
50
25
280
16.8
5.5
65CQ-35
65
50
35
450
27
7.5
80CQ-35
80
65
35
850
51
11
80CQ-50
80
65
50
850
51
15
